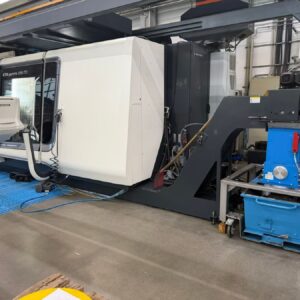

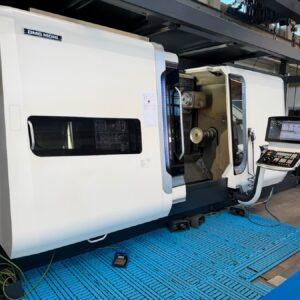

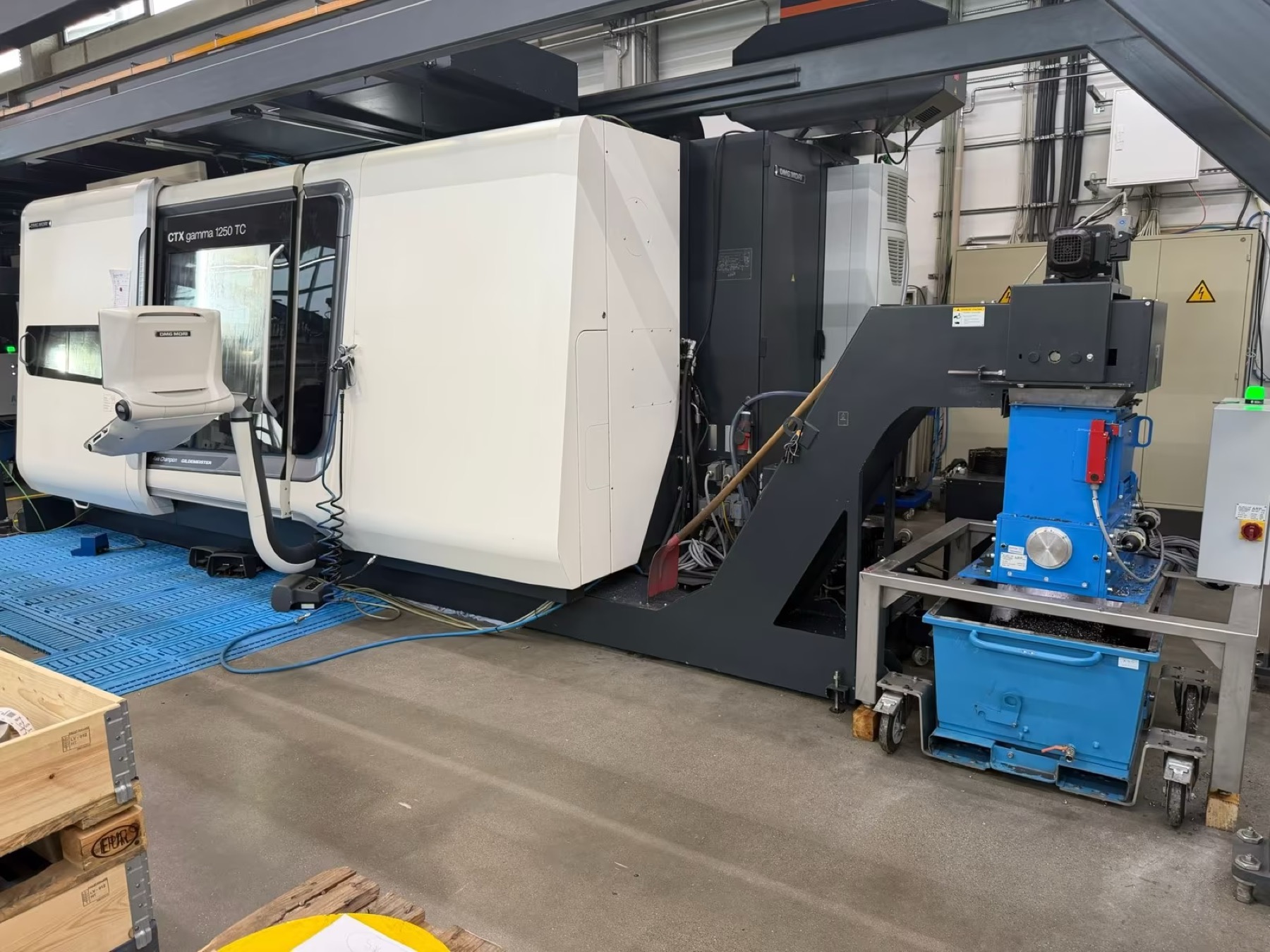

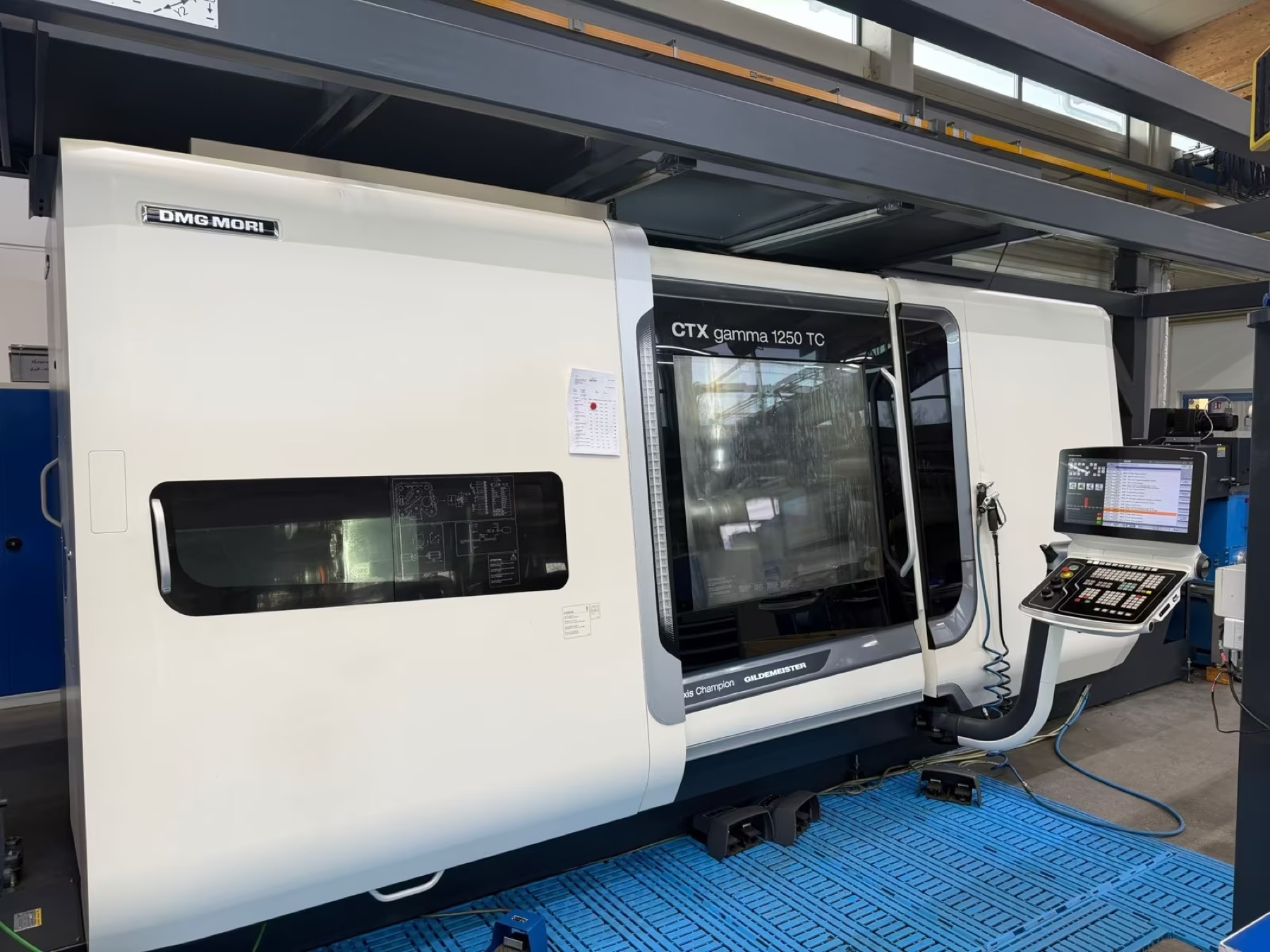

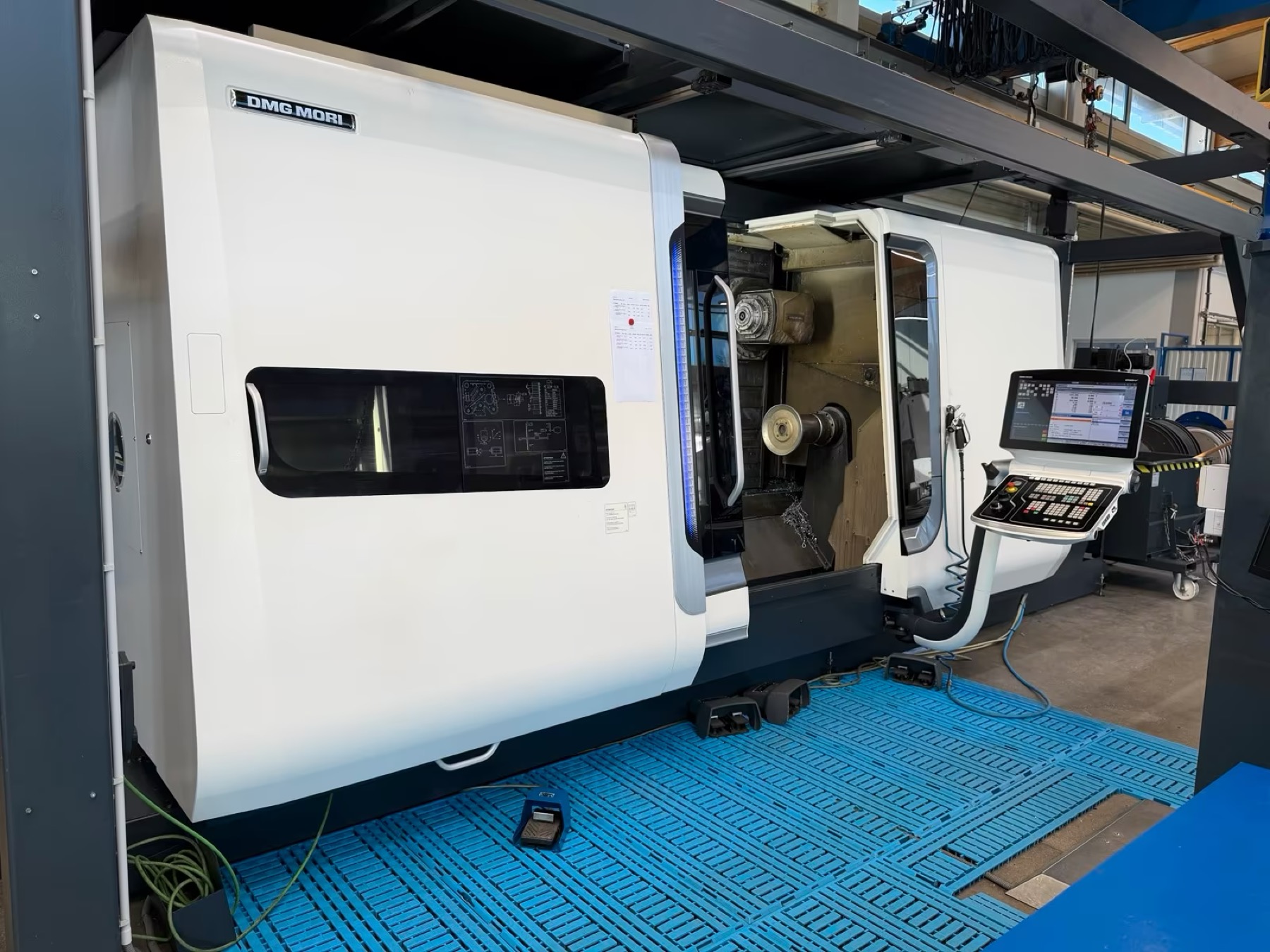

(3.) CNC Dreh- Fräszentrum DMG Mori Gamma 1250 XT 2nd Gen.

CNC Dreh- Fräszentrum DMG Mori CTX gamma 1250 CT
Bj. 2017

Bilder Folgen…

Verfügbar ab März 2027

Grundmaschine CTX gamma 1250 TC mit Drehlänge 1250 mm
– Hauptspindel als integrierter
Spindelmotor, ISM102, Antriebsleistung
35/45KW (100/40% ED), 4000 min-‘
– Teilhohlspanneinrichtung (hydr.),
Zugrohrinnen-® 104 mm x 848 mm tief
– C-Achse und Spindelbremse (hydr.)
– Futterspüleinrichtung an der Hauptspindel, außen
– Kreuzschlitten oben mit Dreh-/Fräs-spindel als Motorspindel mit max. 12.000 min-1, 27 / 36 kW (100% / 40% ED, 2 min), 160 / 220 Nm (100% / 40% ED, 2 min), mit hydr. Klemmung beim Drehen
– Aufnahme HSK-A 63 DIN 69893
– Y-Achse ‡ 210 mm
– B-Achse $120°, Torque Motor
– 36-fach Werkzeug-Scheibenmagazin
– NC-Reitstock mit gelagerter, hydraulisch verfahrbarer Pinole, feste Körnerspitze
– absolute, direkte Wegmesssysteme in X-, Y-, Z1-Achse
– Kühlmittelpumpe 6 bar; 20 |/min Gewebefilter Filterfeinheit 100 um
– Kühlsystem für Spindelmotore, Motorkonsole, Dreh-Frässpindel, B-Achs-Torquemotor
– CELOS® mit Siemens 840D sl Operate und Shop Turn 3G

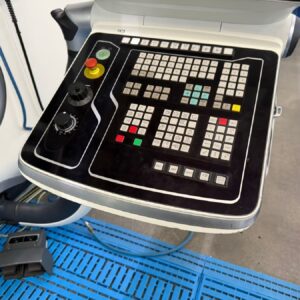

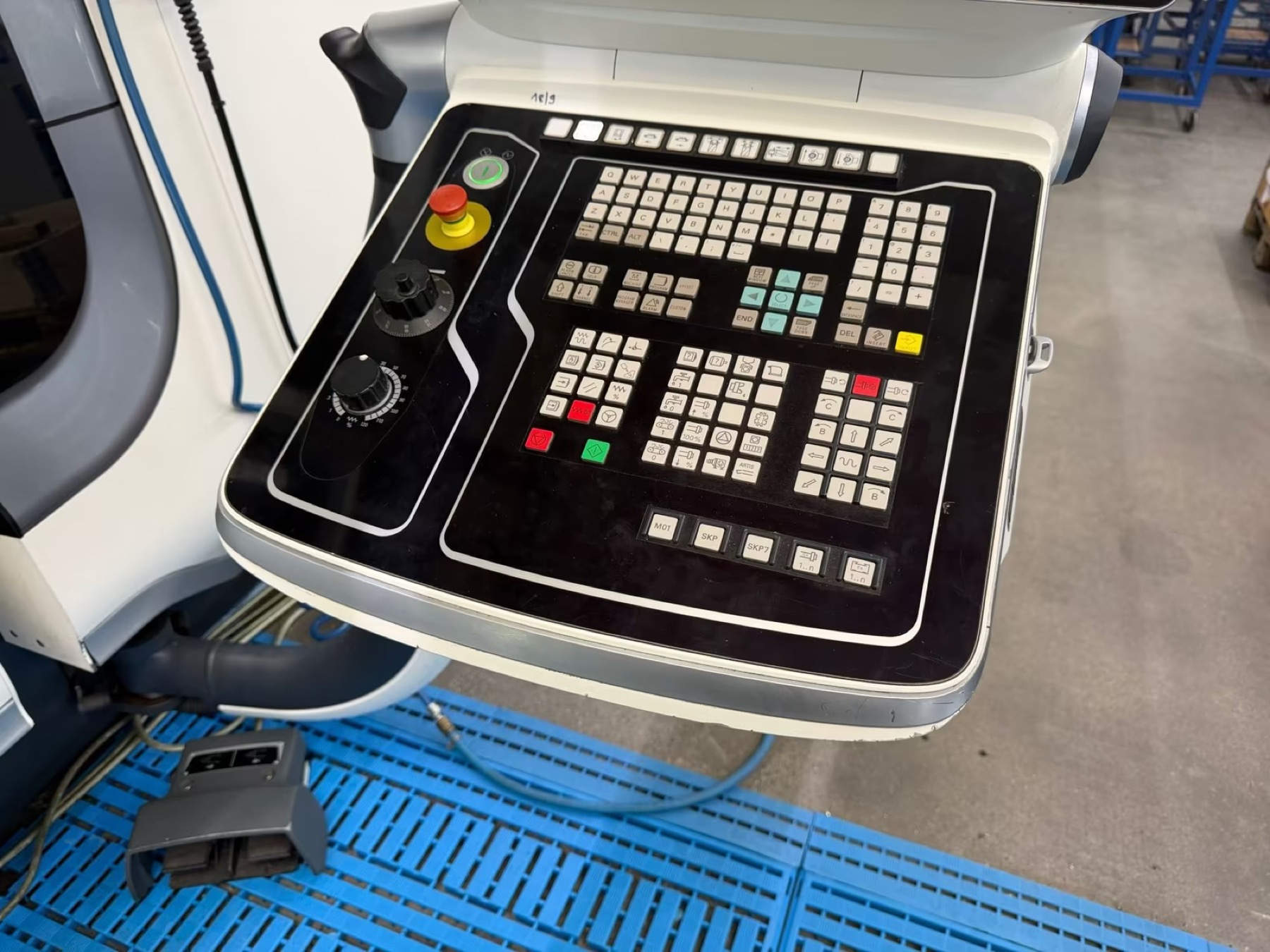

CELOS® mit Siemens 840D sl Operate inklusive 21,5 ERGOline® Control mit Multi-Touch-Bildschirm.
APPs vereinfachen die Maschinenbedienung und ermöglichen die durchgängige Verwaltung, Dokumentation und Visualisierung von Auftrags-, Prozess- und Maschinendaten.
Vernetzbar mit
CAD / CAM und kompatibel zu PPS / ERP
Werkzeug-Kettenmagazin 120-fach, anstatt 36-fach
Werkzeug-Scheibenmagazin,
Werkzeugaufnahme HSK-A 63 DIN 69893,

Mechanischer Oelnebelabscheider
1100 m%/h, Filterklasse H13

Signalleuchte 4-farbig

Design-Variante “BLACK”
Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben-umrahmung in Farbausführung tief schwarz

Tropenpaket für Maschinenumfeld-temperatur max. 40°C, bestehend aus Schaltschrankkühlaggregat (bis 40°C)

Energiemessgerät für
3D Steuerung Siemens 840D solutionline
Operate mit CELOS

3D-Datenmodell des Arbeitsraumes der spezifizierten Maschine im Daten Format Step und IGES.
Die Lieferung des 3D-Datenmodell erfolgt auf CD.

Elektrische Schnittstelle Standard
Profibus für 6-Achsen-Roboter (Nur in Verbindung mit Siemens-Steuerung)

Maschine zum Schleifen (mittels cbn Topfwerkzeugen)vorbereitet bestehend aus:
– Fett – Schmierzyklus verkürzen
– Stopfen im Zugrohr zur Abdichtung
– Abspülen der Z1/X1 Teleskope während der Bearbeitung

Bedienhandgerät HT 2
Die Achsen der Maschine können über das
Handterminalmi Jogbetrieb, Schleichgang
sowie über das Handrad inkrementell
verfahren werden.
Die Not-Aus Funktion sowie der Vorschub Override sind am Handterminal verfügbar

Reitstock mti erhöhter Vorschubkraft.
Dei Vorschubkraft des Reitstocks auf 20KN erhöht.

Reitstock ohne Pinolenlagerung für verdrehsichere Andrückvorichtung
Im Fall einer Nutzung als Reitstock muss eine mitlaufende
Körnerspitze benutzt werden.
– Die Körnerspitze ist nicht Teil des
Lieferumfangs!

hydraulisch betätigter Doppelkolbenspanner
Fortkardt OZRDI 150
mit:
– integriertem Druckübersetzter
– Kolbenstangenklemmung
– Wegüberwachungseinheit mti
Schaltkonus für den Spannkolben Dai 150
mm
-wartungsfreier 5fach Ölzuführung und
– Sicherheitsventilsystem für
Spannkolben Dia 150 mm

Die vollständige Ausstattung und weitere technische Daten können der Dokumentation entnommen werden, welche wir auf Anfrage gern zur Verfügung stellen.

Die Maschine wurde stets vom Gildemeister-Kundenservice gewartet und befindet sich in einem technisch einwandfreien Zustand. Sie kann unter Strom bzw. während laufender Produktion besichtigt werden.

Maße & Gewicht:
(LxBxH)

Maschine CTX Gamma DL 125 – 580x280x285 cm, 20.000 Kg
Späneförderer 670x125x160, 1.000 Kg

Gesamtgewicht inkl. Zubehör 22.605 Kg
Anzahl der Packstücke 11
Lademeter: 21

Demontage, Ausbringung, Versand und neuerliche Installation kann organisiert werden.
