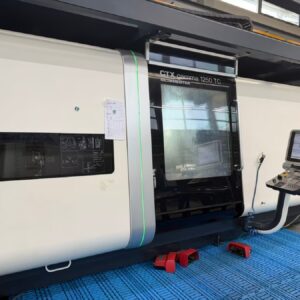

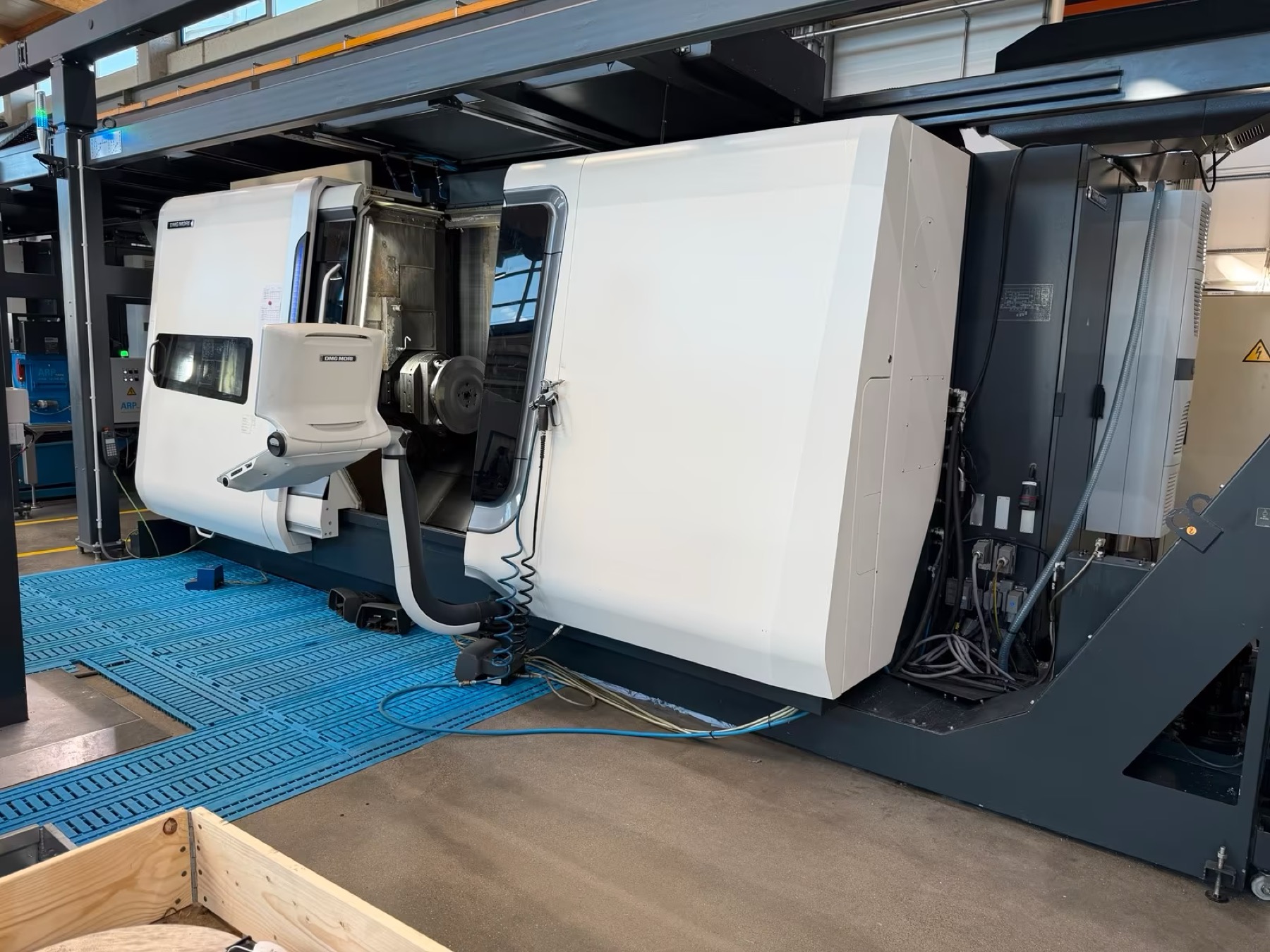

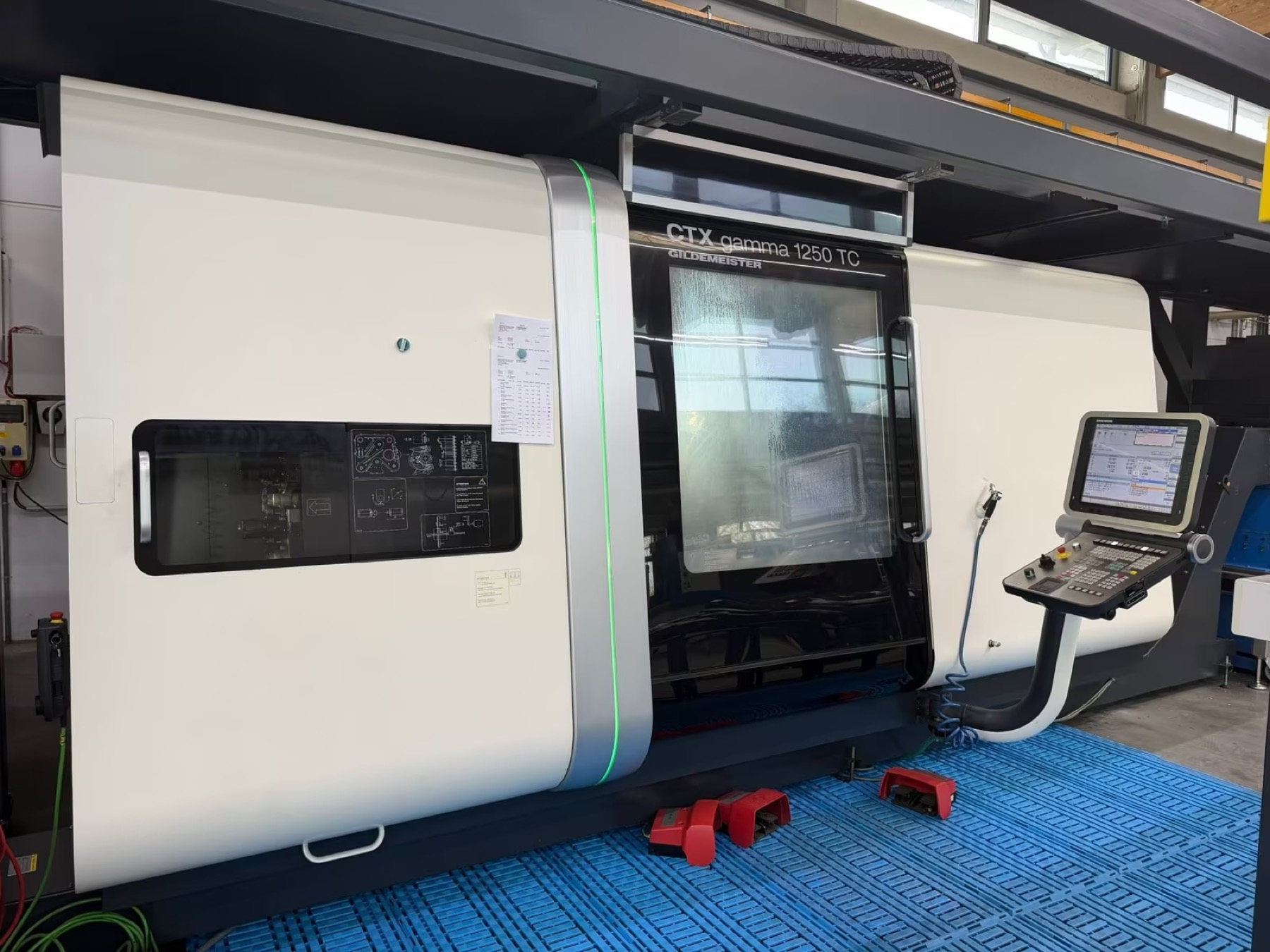

(2.) CNC Dreh- Fräszentrum Gildemeister CTX gamma 1250 CT

CNC Dreh- Fräszentrum Gildemeister CTX gamma 1250 CT
Bj. 2016

Bilder Folgen…

Verfügbar ab März 2027

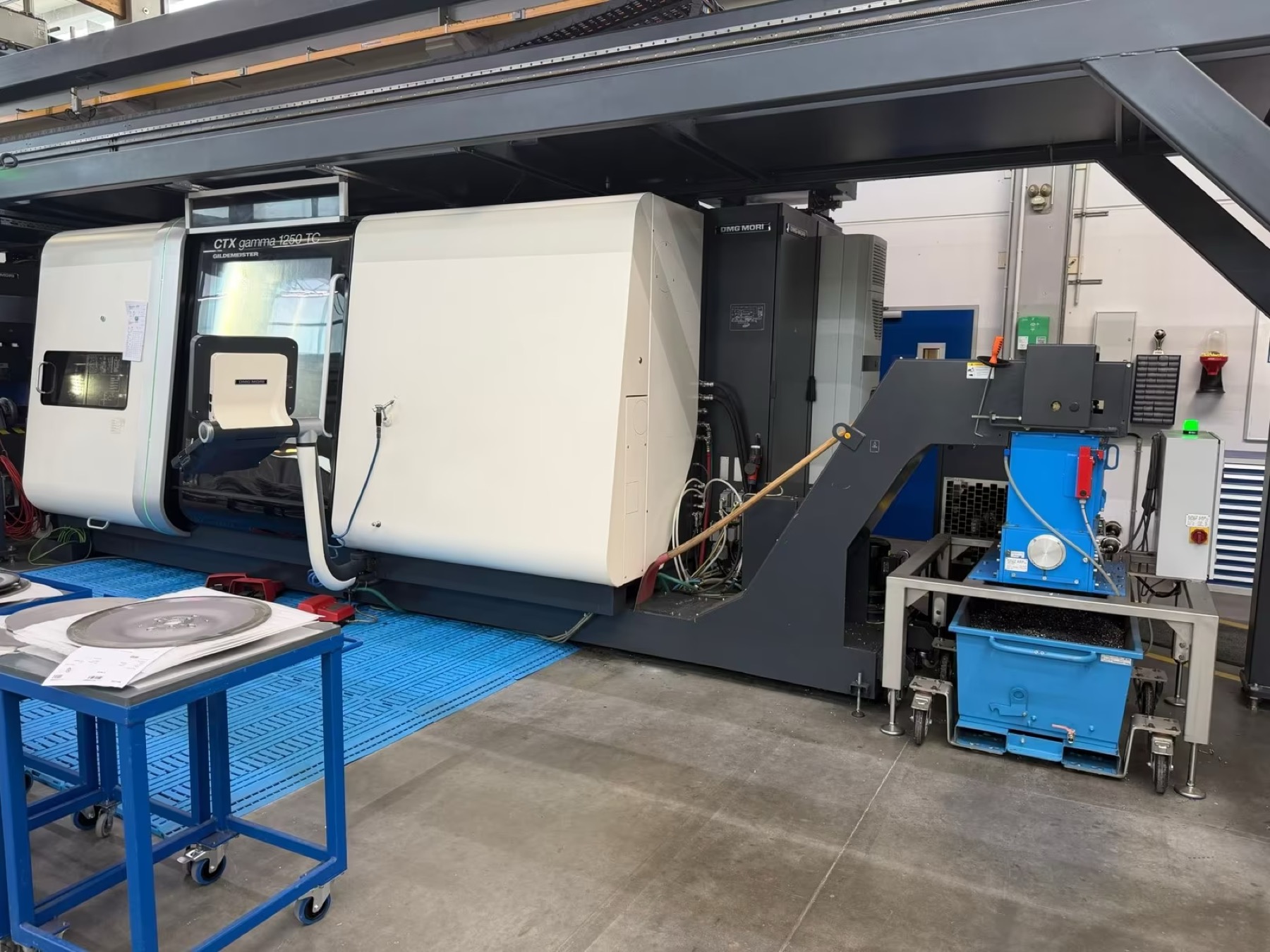

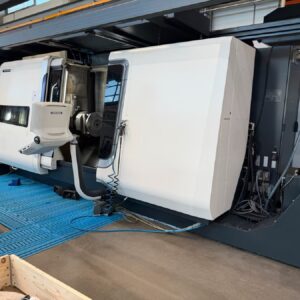

Grundmaschine CTX gamma 1250 CT
mit Drehlänge 1250
-Hauptspindel als integrierter Spindelmotor, ISM102,
Antriebsleistung 35/45KW (100/40% ED), 4000 min-‘
-Teilhohlspanneinrichtung (hydr.),
Zugrohrinnen-Durchmesser 104 m x 848 mm tief
-C-Achse und Spindelbremse (hydr.)
-Kreuzschliten oben mti Dreh-/Fräs- spindel als Motorspindel mti
hydr. Kelmmung bemi Drehen Aufnahme HSK-63A DNI 69893
-Y-Achse +-200 mm
-B-Achse +-120°, Torque Motor
-Werkzeug-Scheibenmagazin 1x36fach
-NC-Reitstock mit gelagerter, hydraulisch verfahrbarer Pinole,
feste Körnerspitze
-absolute, direkte Wegmesssysteme in X-, Y-, Z1-Achse
-Kühlmitelpumpe 6bar; 20 /min Stecksieb Filterfeinheit 10 Mikrometer
-Kühlsystem für Spindelmotore, Motorkonsole, Dreh-Frässpindel,
B-Achs-Torquemotor

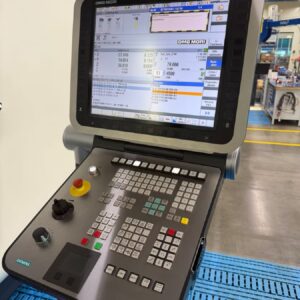

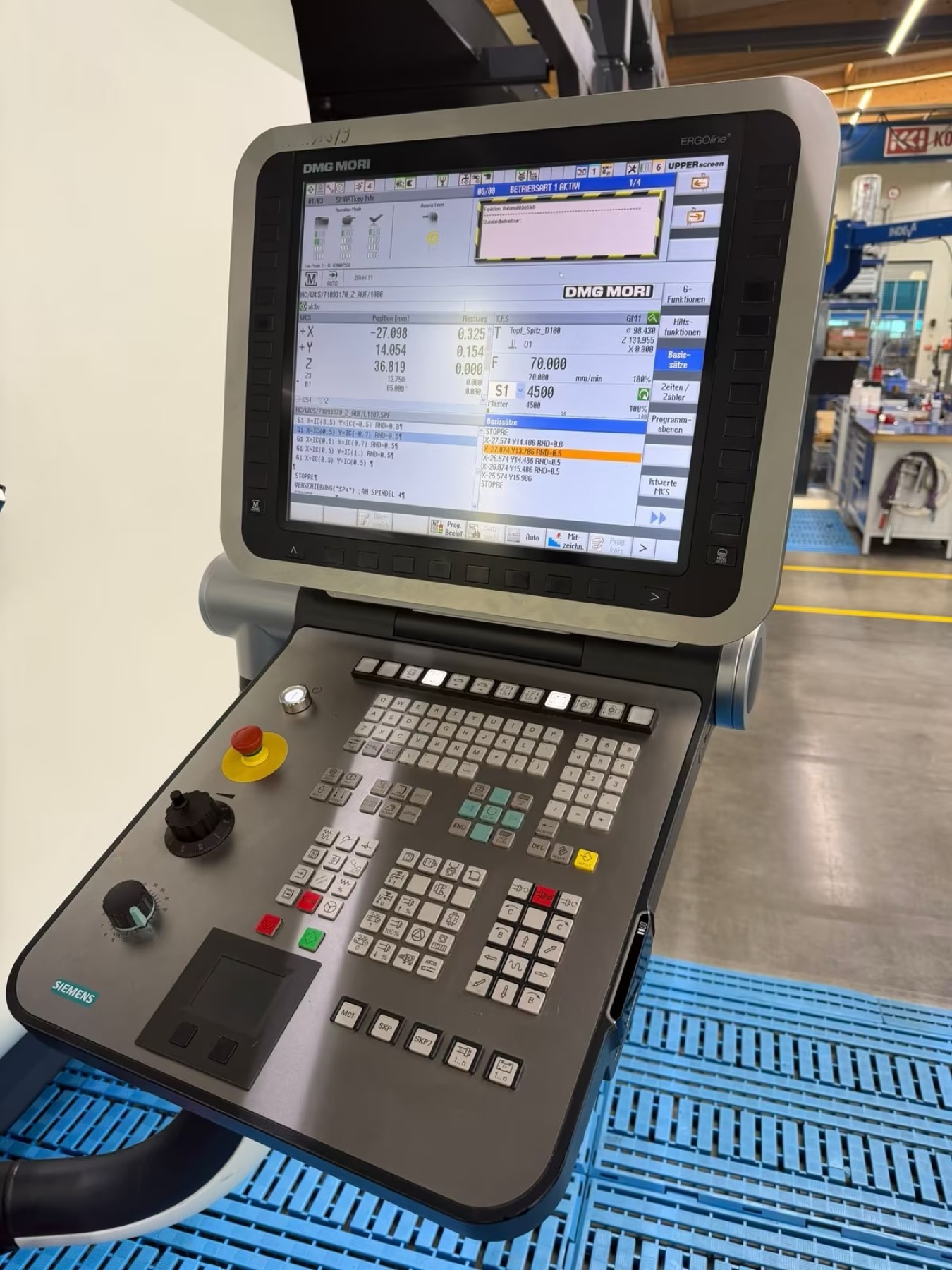

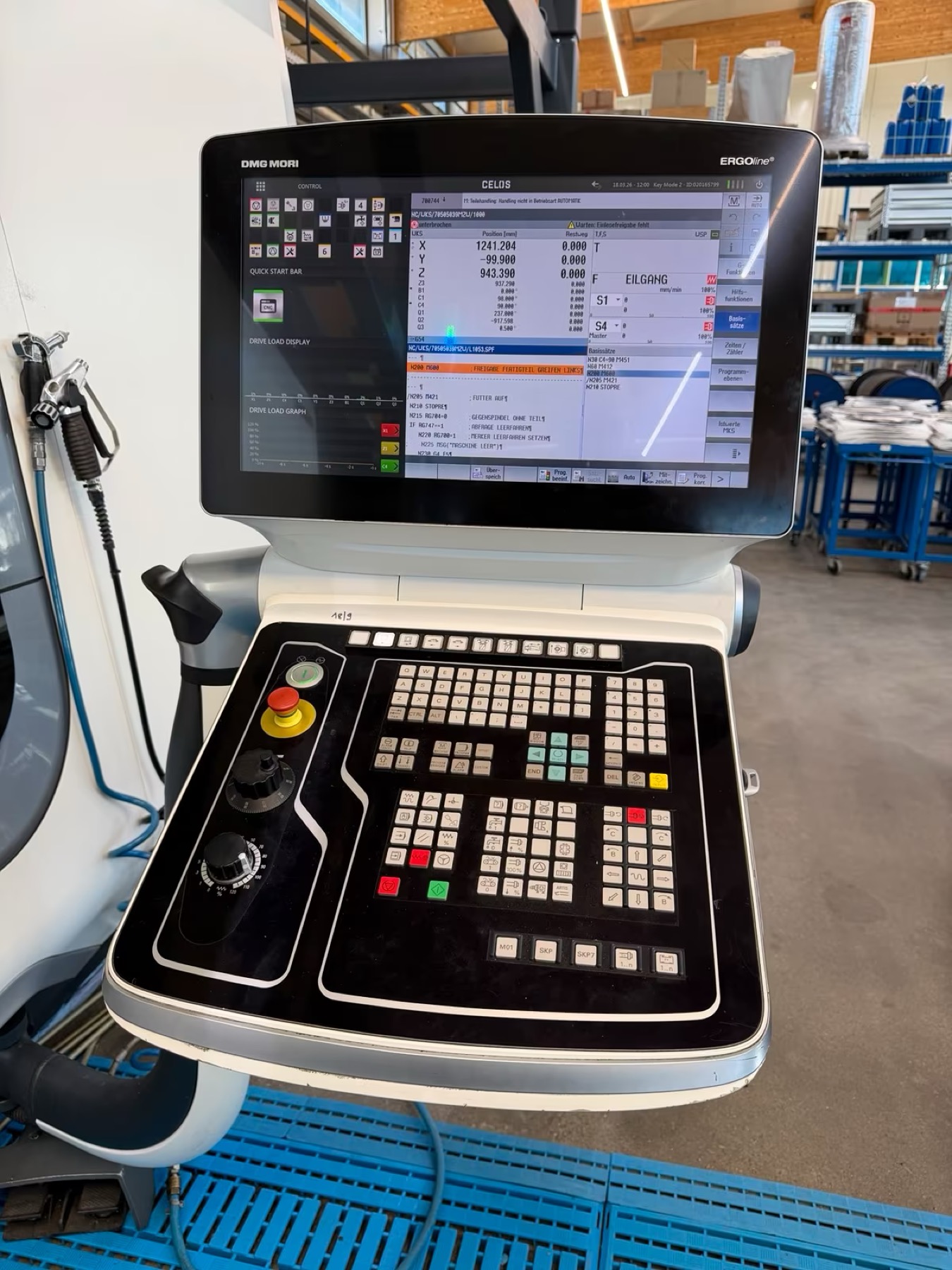

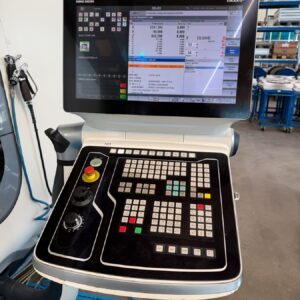

-CNC Steuerung mit ERGOline Bedienpult (Hersteller und Typ .s
Steuerungs-beschreibung)
-USB-Schnittstelle, Ethernet-Schnittstelle

CNC-Steuerung SIEMEN Sinumerik 840D
solutionline mit ERGOline Control, SINUMERIK Operate und ShopTurn 3G, Betriebssystem Linux ohne Mehrpreis

Werkzeug-Kettenmagazin 120-fach,
anstatt 36-fach Werkzeug-Scheibenmagazin, Werkzeugaufnahme
HSK-A 63 DNI 69893,
-nur mit Siemens-Steuerung-

Mechanischer Oelnebelabscheider
100 m%h, Filterklasse H13

Futterspüleinrichtung an der
Hauptspindel, außen,

Kühlmittelzuführung durch die
Drehspindel

Tropenpaket für Maschinenumfeld-
temperatur max. 40°C, bestehend aus Schaltschrankkühlaggregat
(bis 40°)

B-H7080
Werkstückmesstaster, Fa. BLUM mti Zyklenpaket Quickstart
bestehend aus Messtaster TC60 einschl. Sende- und
Empfangseinheit Werkzeugaufnahme HSK 63A 1 Tasteinsatz,
Messzyklen

B-Z0908
3D-Datenmodel des Arbeitsraumes der spezifizierten Maschine
mi Daten Format Step und IGES. Dei Lieferung des 3D-
Datenmodel erfolgt auf CD.

B-L7000
Elektrische Schnittstelle Standard Profibus

Bedienhandgerät Dei Achsen X1Y, 1, Z1, C1,B1, X2, Z2, Z3, C3,
C4 können über das Handterminalmi Jogbetriebmi Schleichgang
sowie über das Handrad inkrementell verfahren werden. Not-Aus-Funktion sowie Vorschub-Override sind am Handterminal verfügbar.

Dei Vorschubkraft des Reitstocks auf 20kN erhöht.

SK-2014-3518
Der Reitstock wird ohne Pinolenlagerung ausgeführt, um
eine verdrehsichere Andrückvorichtung anzubringen. Im
Fall einer Nutzung als Reitstock mus eine mitlaufende
Körnerspitze benutzt werden.

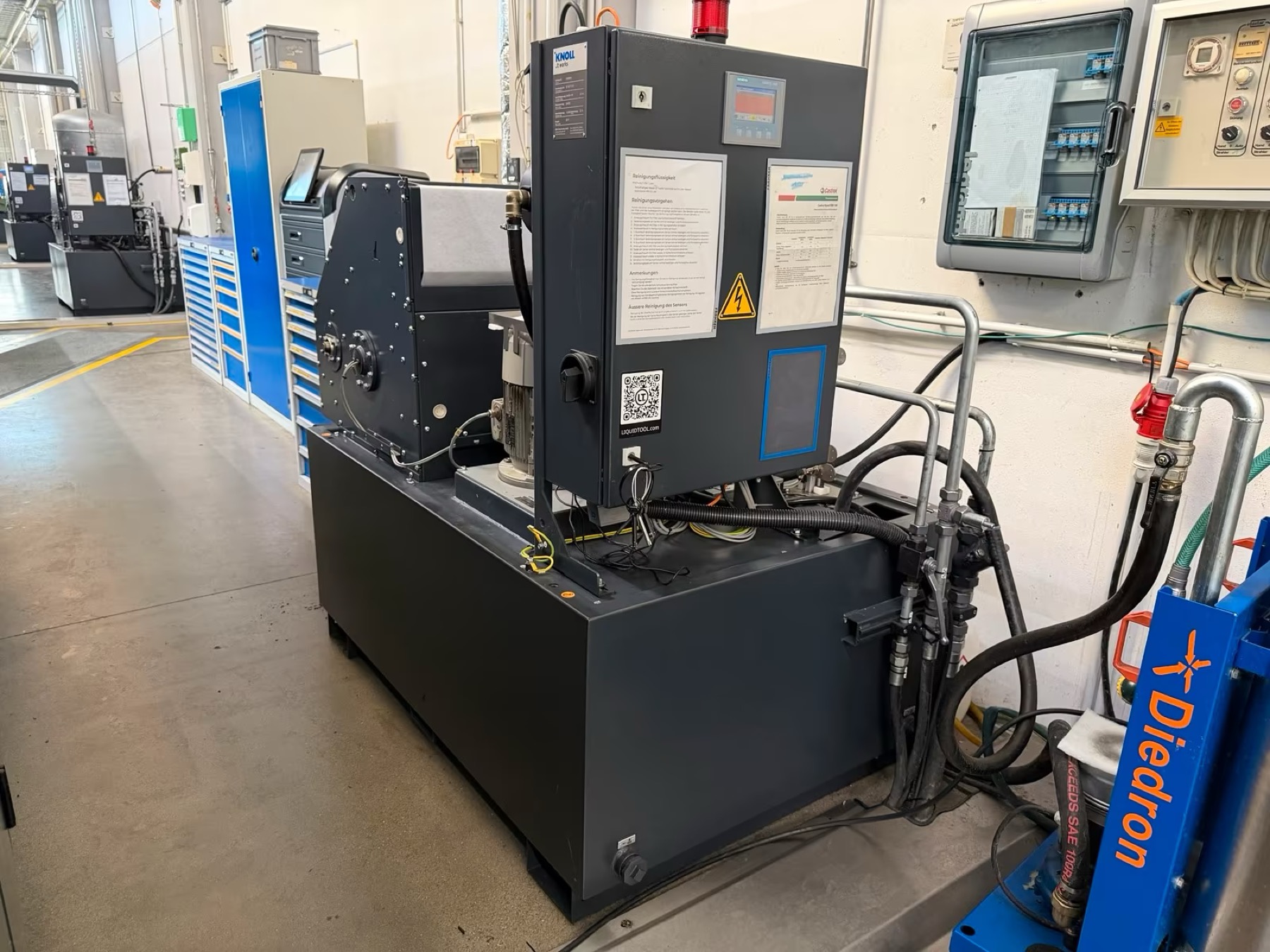

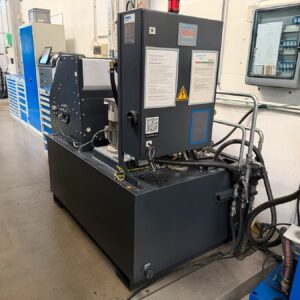

Kühlmittelreinigungsanlage:
– Filtereinheit Typ: FK 20 * Filterleistung 20 l/min *Filtermedium:
Filtervlies PN100/100
-Kühlmittelbehälter 950l Typ: FKA/950
– Magnetwalze Typ: MW180
– Prozesspumpe 5bar (50 l/min)
– Prozesspumpe 20bar (40 l/min) mit DBV 20/40
– Schaltschrank

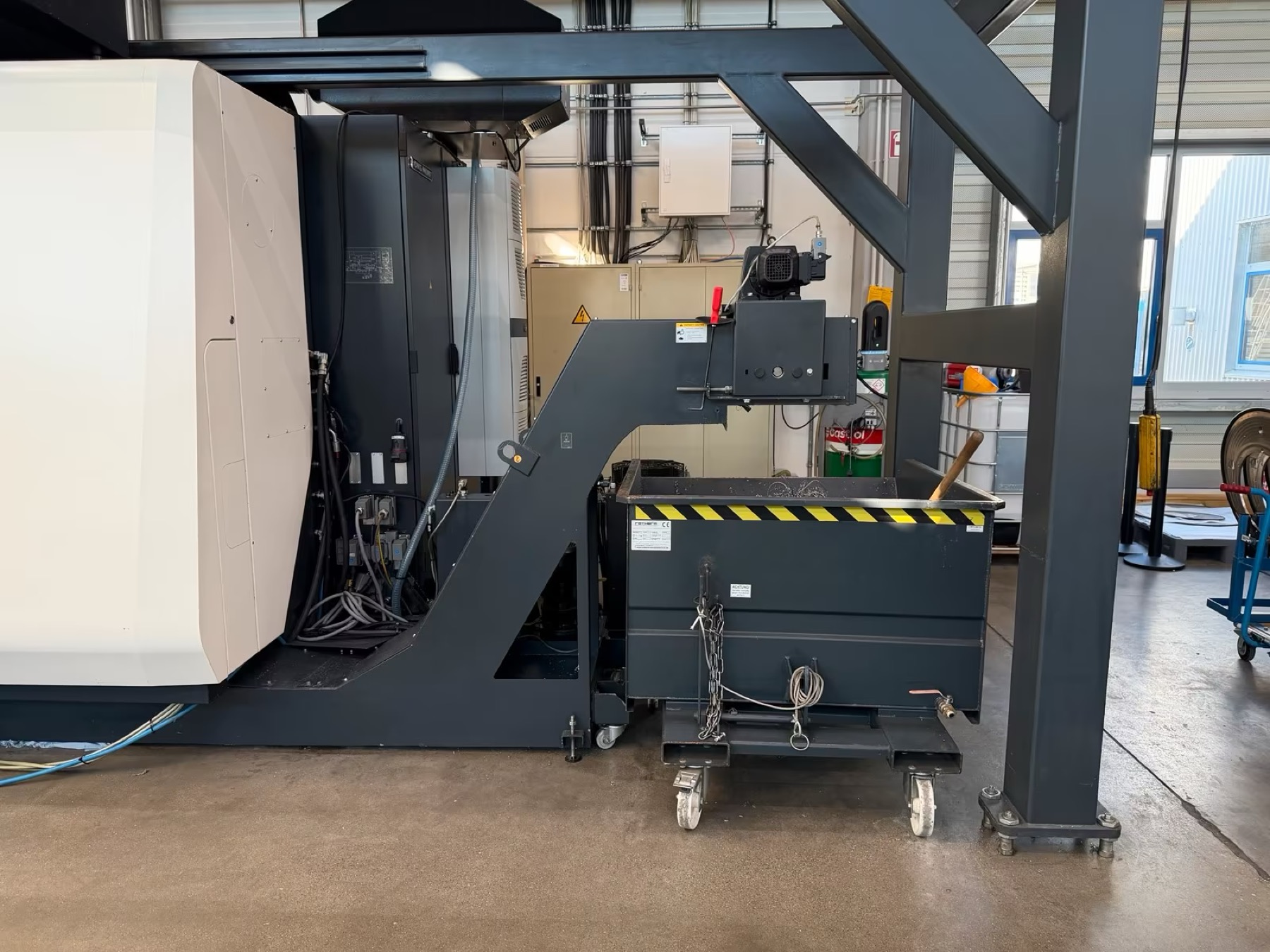

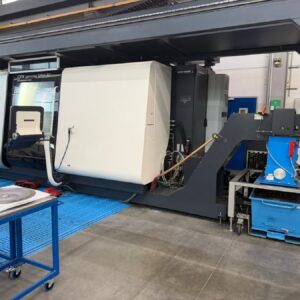

Späneförderer Typ: 300 S-2:
– Ausführung verschleißfest (Führungen und Bodenplatten aus XAR)
– Rückförderpumpe 1,2bar (1001/min)
etc.

Die vollständige Ausstattung und weitere technische Daten können der Dokumentation entnommen werden, welche wir auf Anfrage gern zur Verfügung stellen.

Die Maschine wurde stets vom Gildemeister-Kundenservice gewartet und befindet sich in einem technisch einwandfreien Zustand. Sie kann unter Strom bzw. während laufender Produktion besichtigt werden.

Maße & Gewicht:
(LxBxH)

Maschine CTX Gamma DL 125 – 580x280x285 cm, 20.000 Kg
Späneförderer 670x125x160, 1.000 Kg

Gesamtgewicht inkl. Zubehör 22.605 Kg
Anzahl der Packstücke 11
Lademeter: 21

Demontage, Ausbringung, Versand und neuerliche Installation kann organisiert werden.
