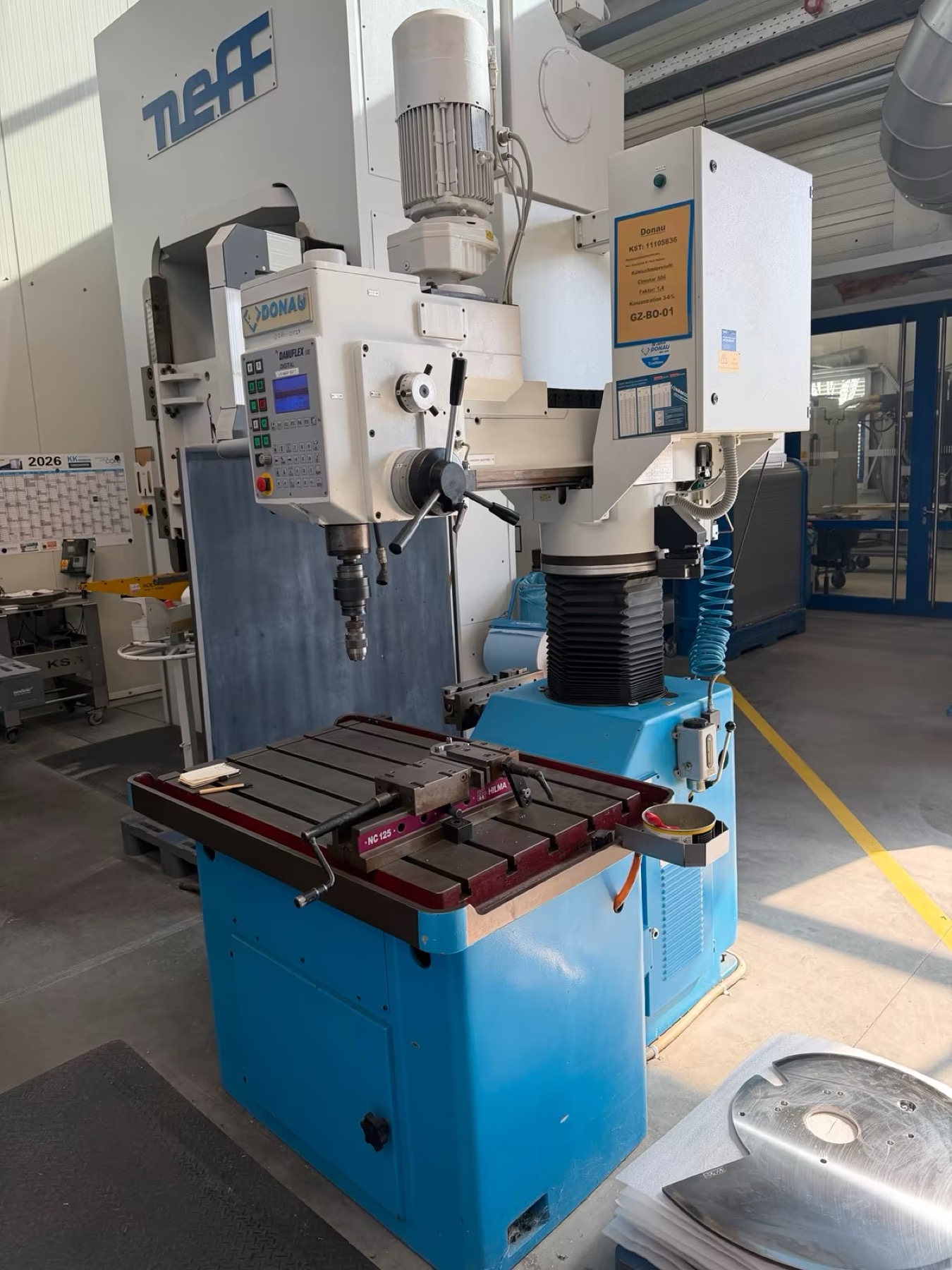

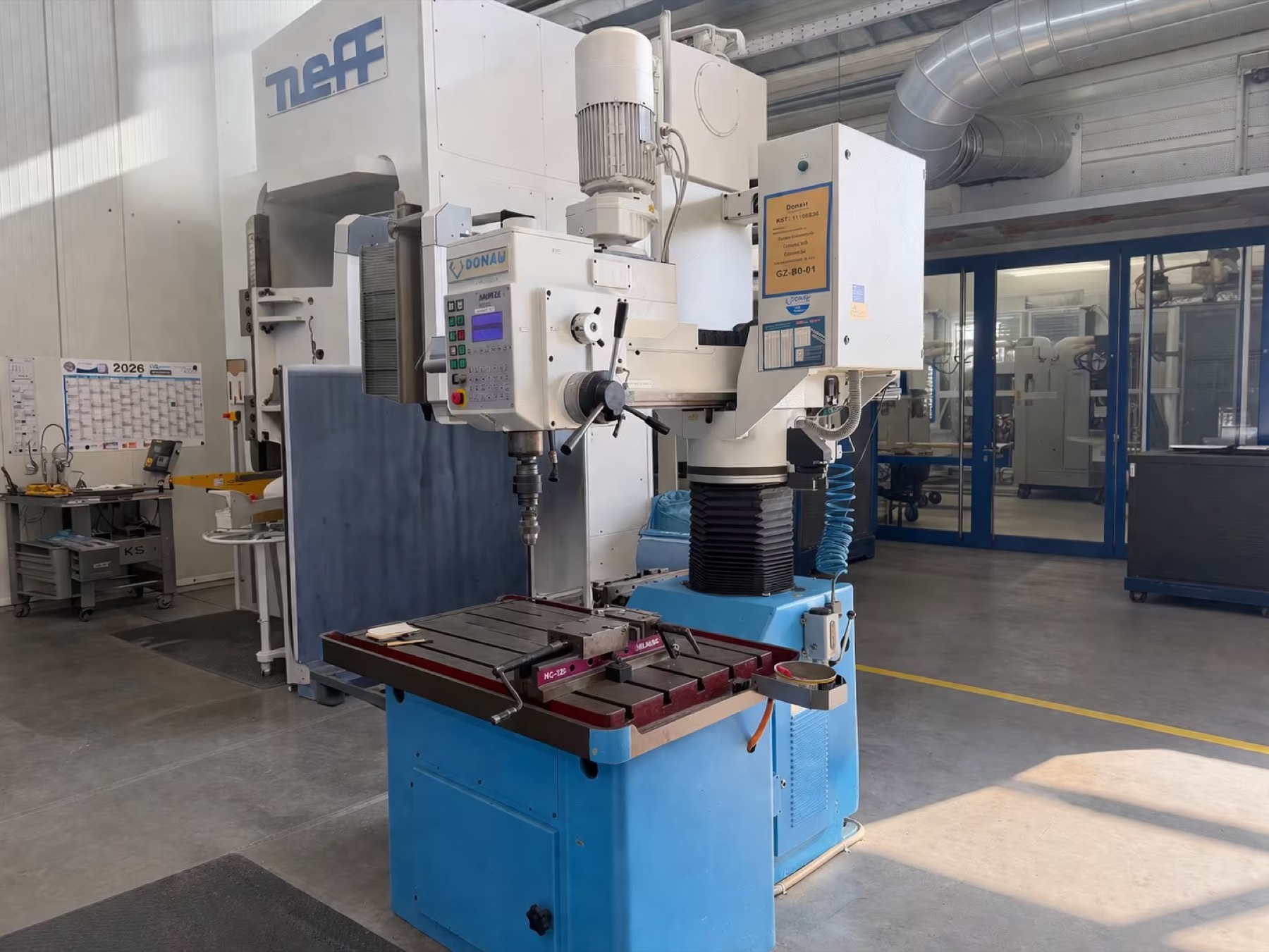

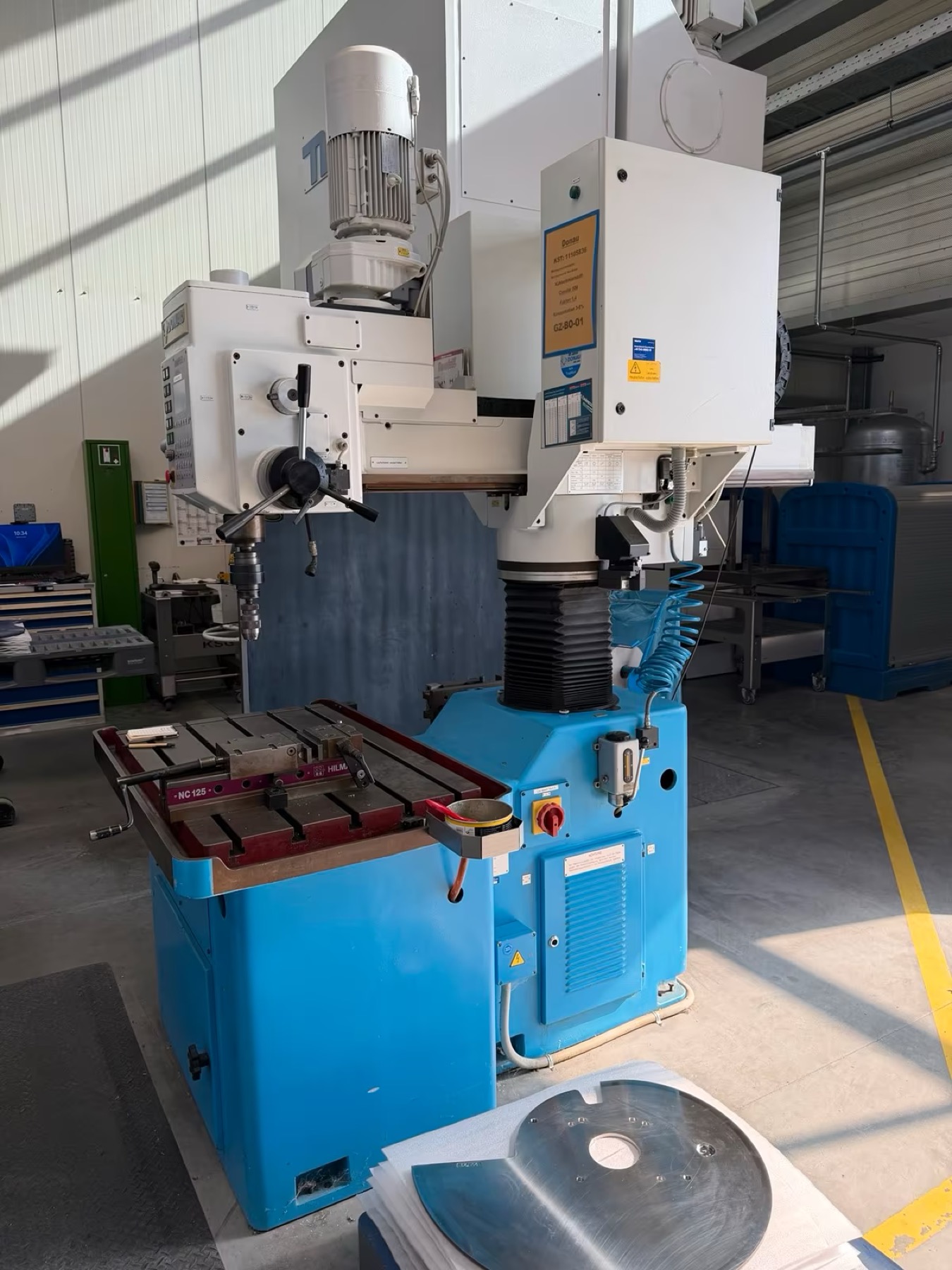

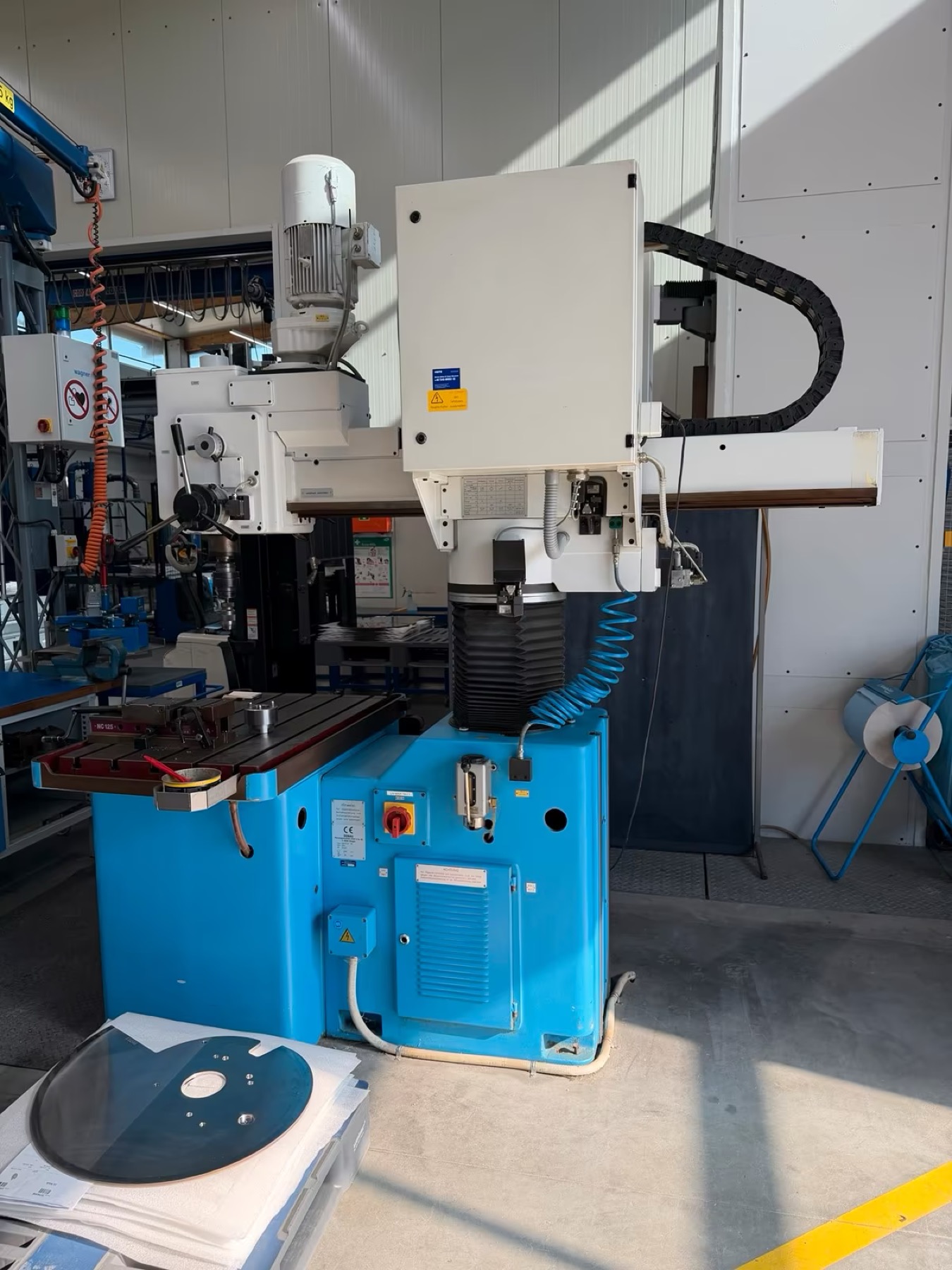

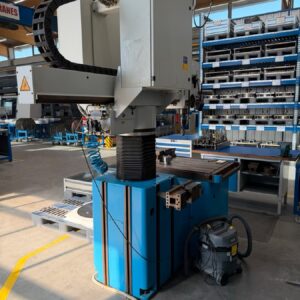

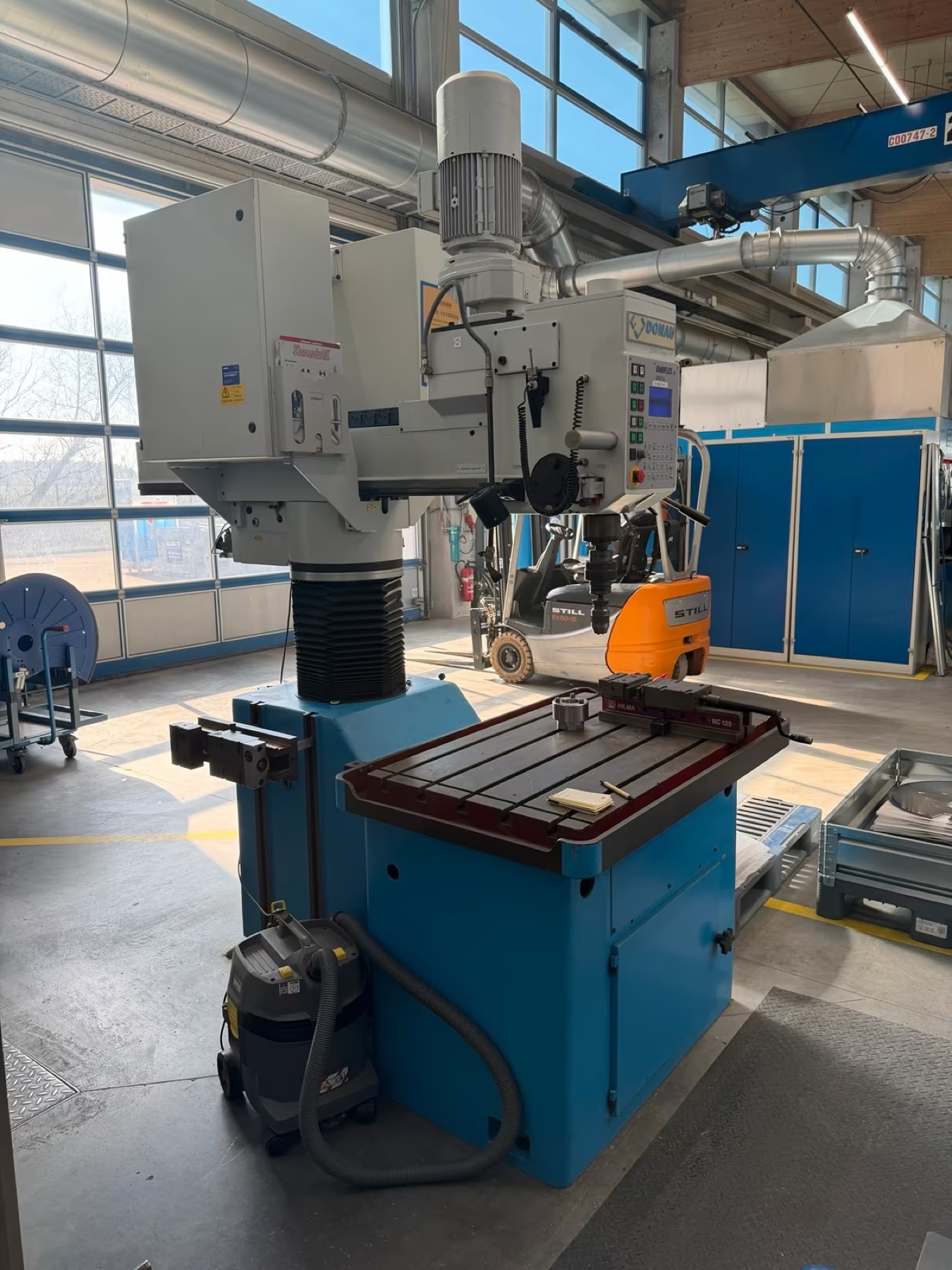

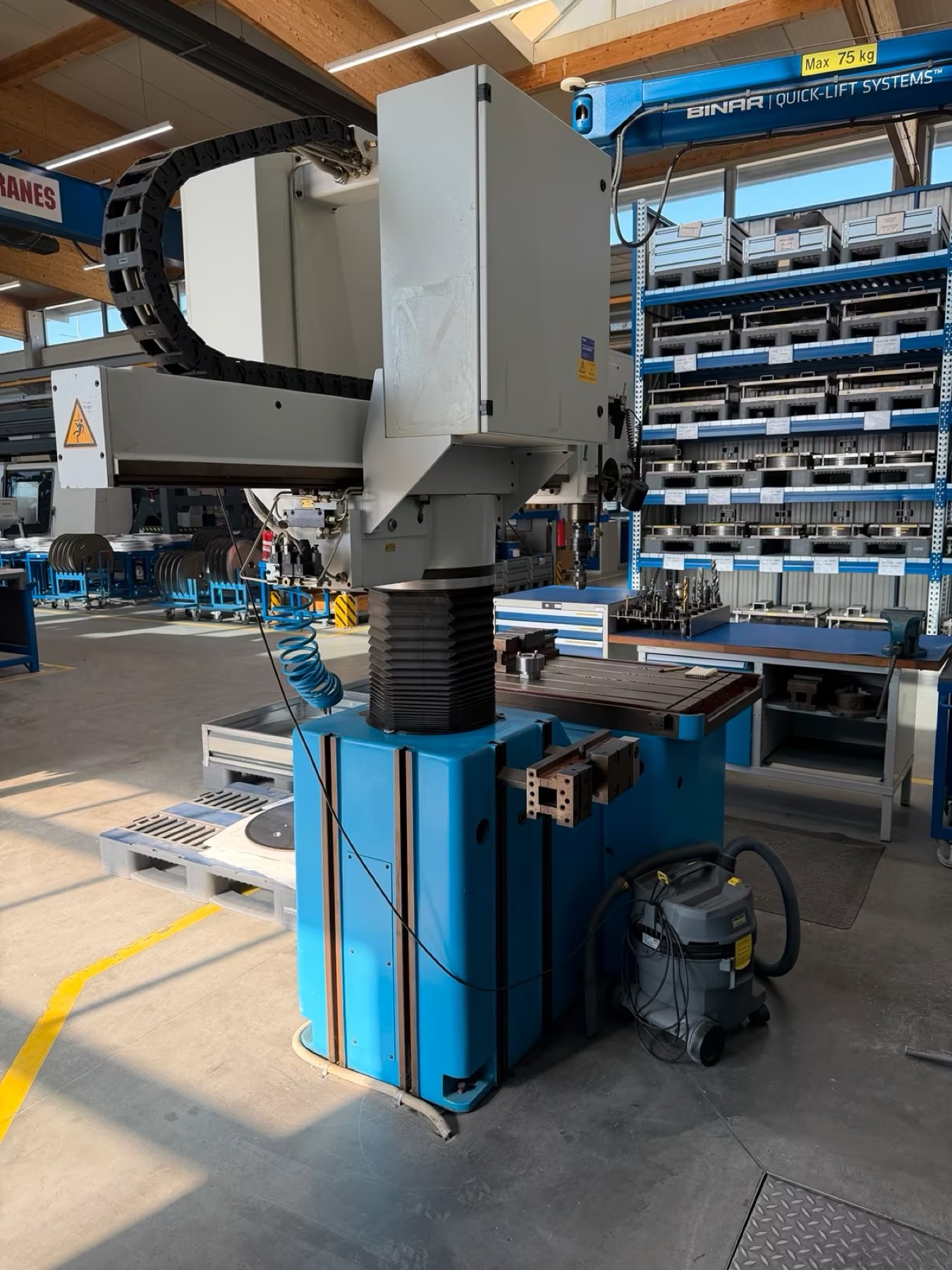

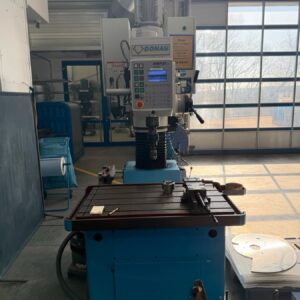

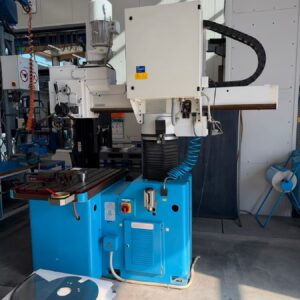

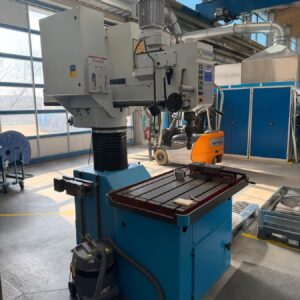

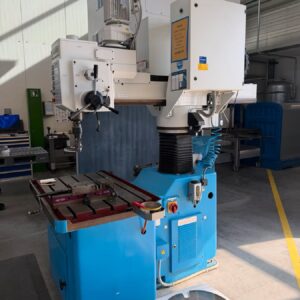

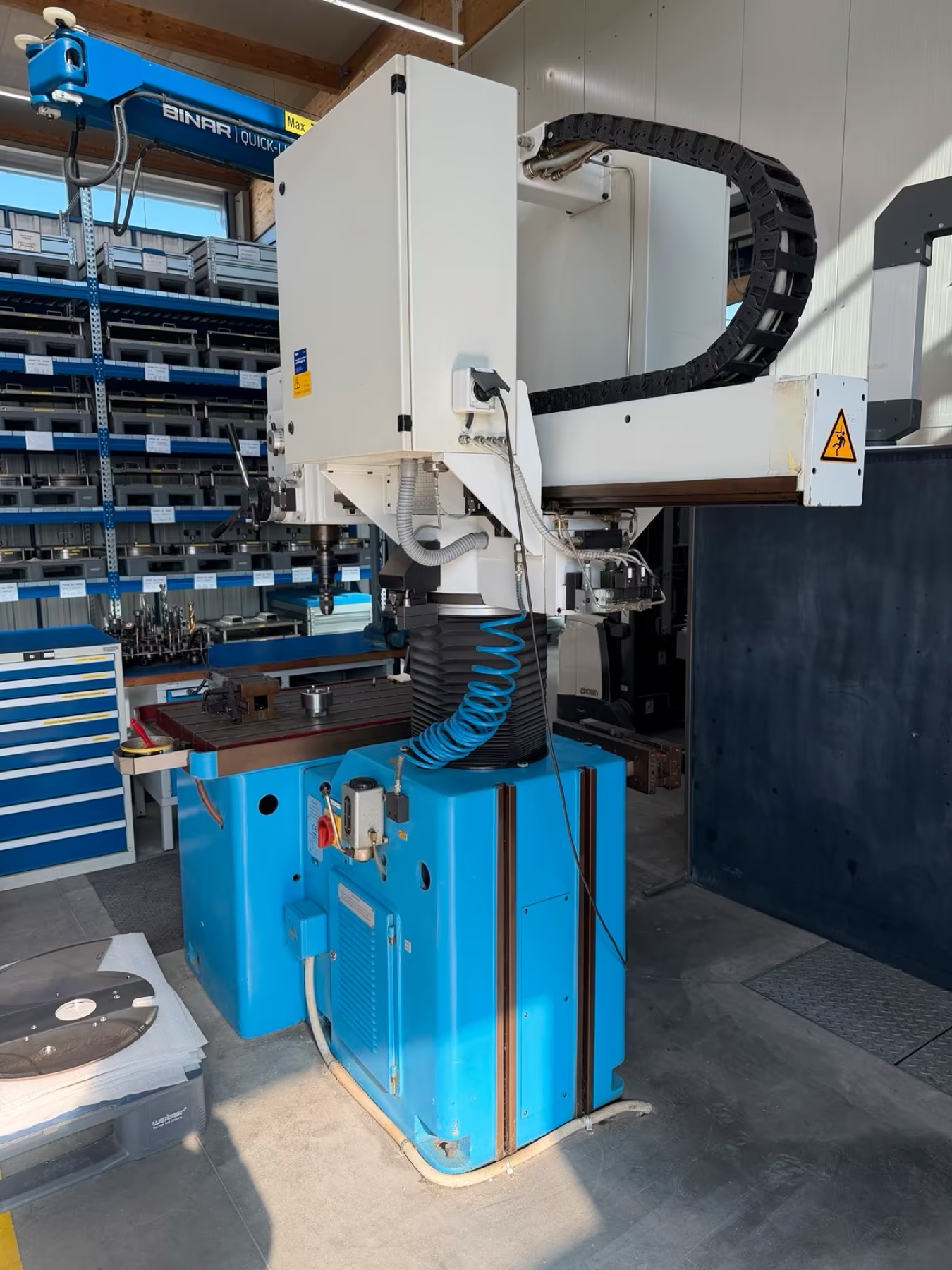

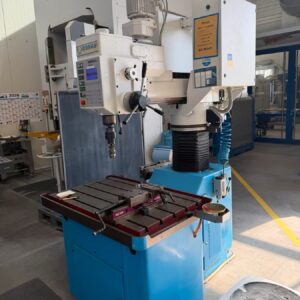

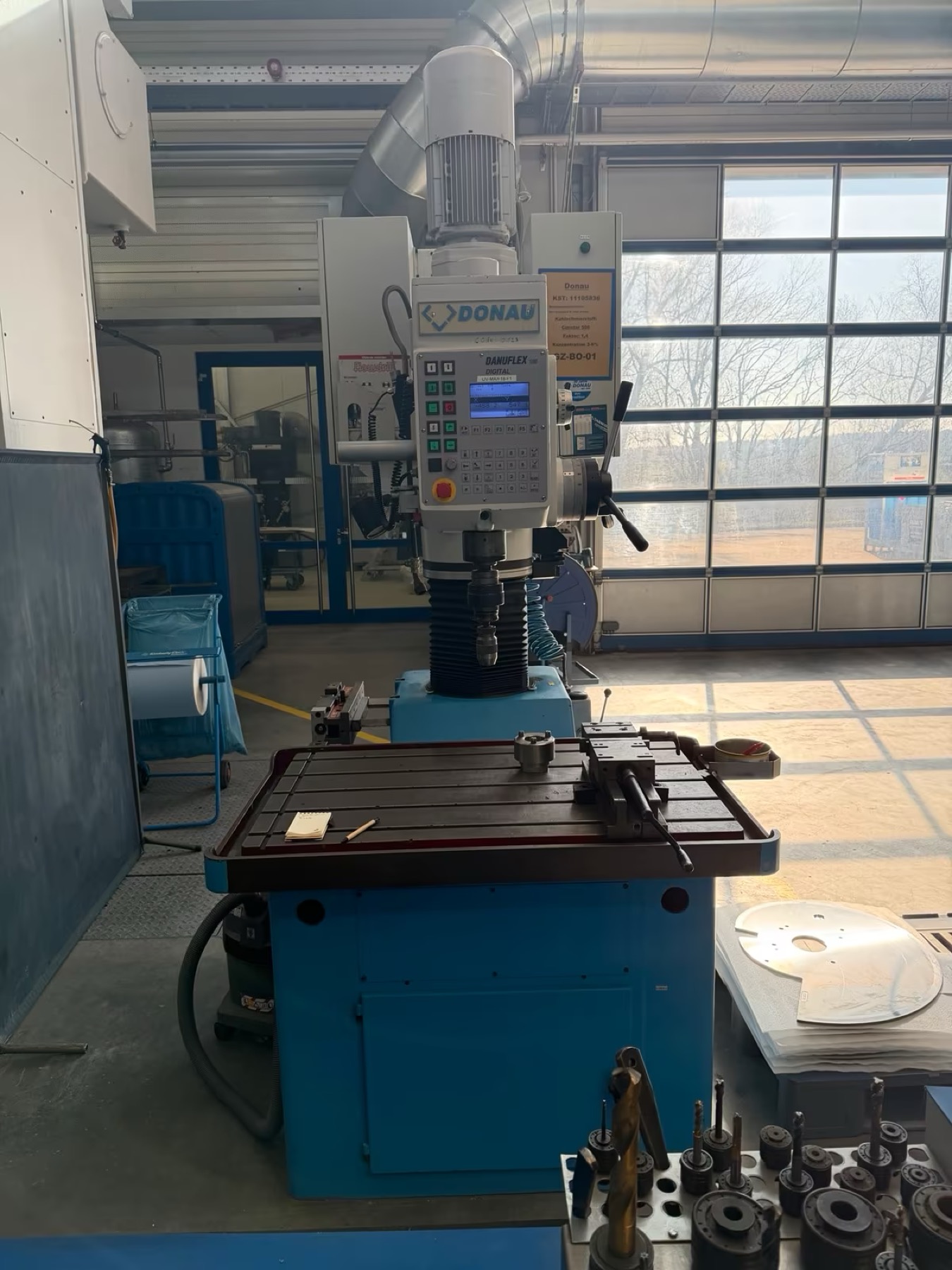

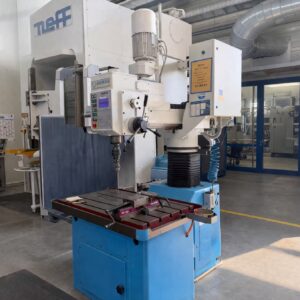

CNC-Schnellradial-Bohrmaschine DONAU DANUMERIC 440 Radialbohrwerk

DONAU – CNC-Schnellradial-Bohrmaschine
DANUMERIC 440

Bj. 2004
Verfügbar ab 03/2027

Maschinenausführung:
• Arbeitstisch 1200 x 600 mm mit 4 T-Nuten 18 H9 und Richtnut 12 mm, quer zu den T-Nuten
• Auslegerverfahrweg 750 mm
• Ausleger als einteilige Gußkonstruktion mit hoher Eigendämpfung
• Bohrspindel SK 40 mit Werkzeugspanneinrichtung
• Stufenlose Drehzahlprogrammierung über frequenzgesteuerten
AC-Spindelantrieb
• Stufenloser Pinolenvorschub über Drehstromservomotor
• 2 T-Nuten 18 mm am Maschinenuntergestell hinten
• 2 T-Nuten 18 mm am Maschinenuntergestell links
• Achsantriebe über geregelte AC-Servomotore
• Linearwälzführungen für Ausleger
• Gewindeschneideinrichtung
• Zentralschmierung
• Maschinenleuchte
• Tischplatte rundum bearbeitet als Einricht- und Aufspannhilfe
• Schutzvorrichtung am Bohrer einstellbar, trennend, mit Grenztaster überwacht

Abmessungen & Verfahrwege
Säulendurchmesser: 195 mm
Tischabmessung: 1.200 × 600 mm
Anzahl der T-Nuten: 4
Abstand der T-Nuten: 125 mm
Achsen / Verfahrwege
Pinolenhub (Z-Achse): 200 mm
Säulenhub (W-Achse): 410 mm
Abstände
Abstand Spindelunterkante – Tisch: 80 – 690 mm
Abstand Spindelunterkante – Boden: 980 – 1.590 mm
Arbeitsbereich
Bohrradius: 540 – 1.290 mm
Arbeitstischhöhe: 900 mm
Werkzeugaufnahme
Aufnahme: SK 40

Zerspanungswerte
Bohrleistung (ins Volle):
Stahl (St 60): Ø 40 mm
Guss (GG 22): Ø 50 mm
Gewindeschneiden:
Stahl (St 60): M36
Guss (GG 22): M42

Hauptspindel
Antrieb: AC-Motor, frequenzgesteuert
Leistung: 5,5 kW (100 % ED)
Drehzahlbereich: 15 – 2.800 min⁻¹
Drehmoment: max. 250 Nm
Vorschub- & Antriebssystem
X-Achse: AC-Servomotor
Z-Achse: AC-Servomotor
W-Achse: AC-Servomotor
Vorschübe: stufenlos regelbar

Geschwindigkeiten
Arbeitsvorschub: 15 – 2.000 mm/min
Eilgang (X/Y/Z): 5.000 mm/min
Eilgang (W): 5.500 mm/min
Kräfte & Mechanik
Vorschubkraft: bis 12.000 N
Klemmwirkung Kreuzkopf: 0,25 kW
Auslegerantrieb: 4,5 kW

Genauigkeiten
Positioniergenauigkeit X/Y (auf 1.200 mm): ± 0,075 mm
Wiederholgenauigkeit X/Y: ± 0,03 mm
Positioniergenauigkeit Z: ± 0,05 mm
Wiederholgenauigkeit Z: ± 0,03 mm
Positioniergenauigkeit W: ± 0,05 mm
Wiederholgenauigkeit W: ± 0,03 mm
Elektrische Daten
Betriebsspannung: 400 V / 50 Hz
Steuerspannung: 24 V
Hydraulikaggregat (Klemmung): 0,75 kW
Gesamtanschlusswert: 13,0 kVA
Gewicht
Tisch 1.200 × 600 mm: ca. 2.610 kg

CNC-Steuerung
Steuerung: DANUMERIC 440
Achsen: 4 (X, Y, Z, W), erweiterbar
Prozessor: 32-Bit CPU
Programmspeicher: 2.000 NC-Sätze
Bildschirm: TFT-Flachbildschirm (215 × 160 mm, hintergrundbeleuchtet)
Positionsangaben: kartesisch oder polar
Maßeinheiten: mm, inch oder Grad (absolut)

CNC-Funktionen & Software
Interpolation
2-Achsen-Interpolation (X, Y)
Technologiedatenbank
Werkzeugvorschläge je nach Bearbeitungsart
Materialabhängige Schnittdaten hinterlegt
Werkzeugverwaltung
Kapazität: bis zu 500 Werkzeuge
Unterprogrammtechnik
Flexible Unterprogrammsteuerung für wiederkehrende Bearbeitungen
Bearbeitungszyklen
Zentrieren
Bohren
Gewindeschneiden
Reiben
Senken
Ausspindeln
Frei programmierbarer Zyklus für Sonderwerkzeuge
Verweilzeit in jedem Zyklus möglich
Spanbrechen / Entspänen
In Bohrzyklen integrierte Funktionen zur Spanunterbrechung
Bohrbilder
Lochreihe
Lochkreis
Matrix
Grafische Anzeige der Bohrbilder
Bedienung & Programmierung
Dialogprogrammierung (benutzerfreundlich)
Teach-In für X, Y, Z

Die vollständige Ausstattung sowie weitere technische Daten können der Dokumentation entnommen werden, welche wir auf Anfrage gern zur Verfügung stellen.

Die Maschine wurde stets vom Kundenservice gewartet und befindet sich in einem technisch einwandfreien Zustand. Sie kann unter Strom bzw. während laufender Produktion besichtigt werden.

Demontage, Ausbringung, Versand und neuerliche Installation kann organisiert werden.
