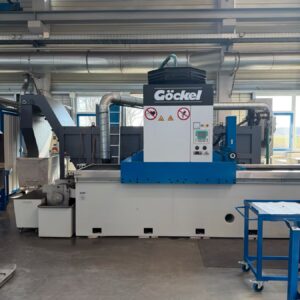

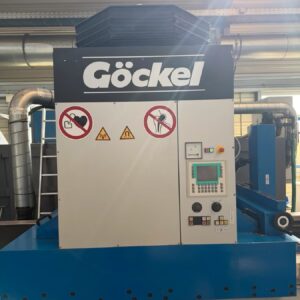

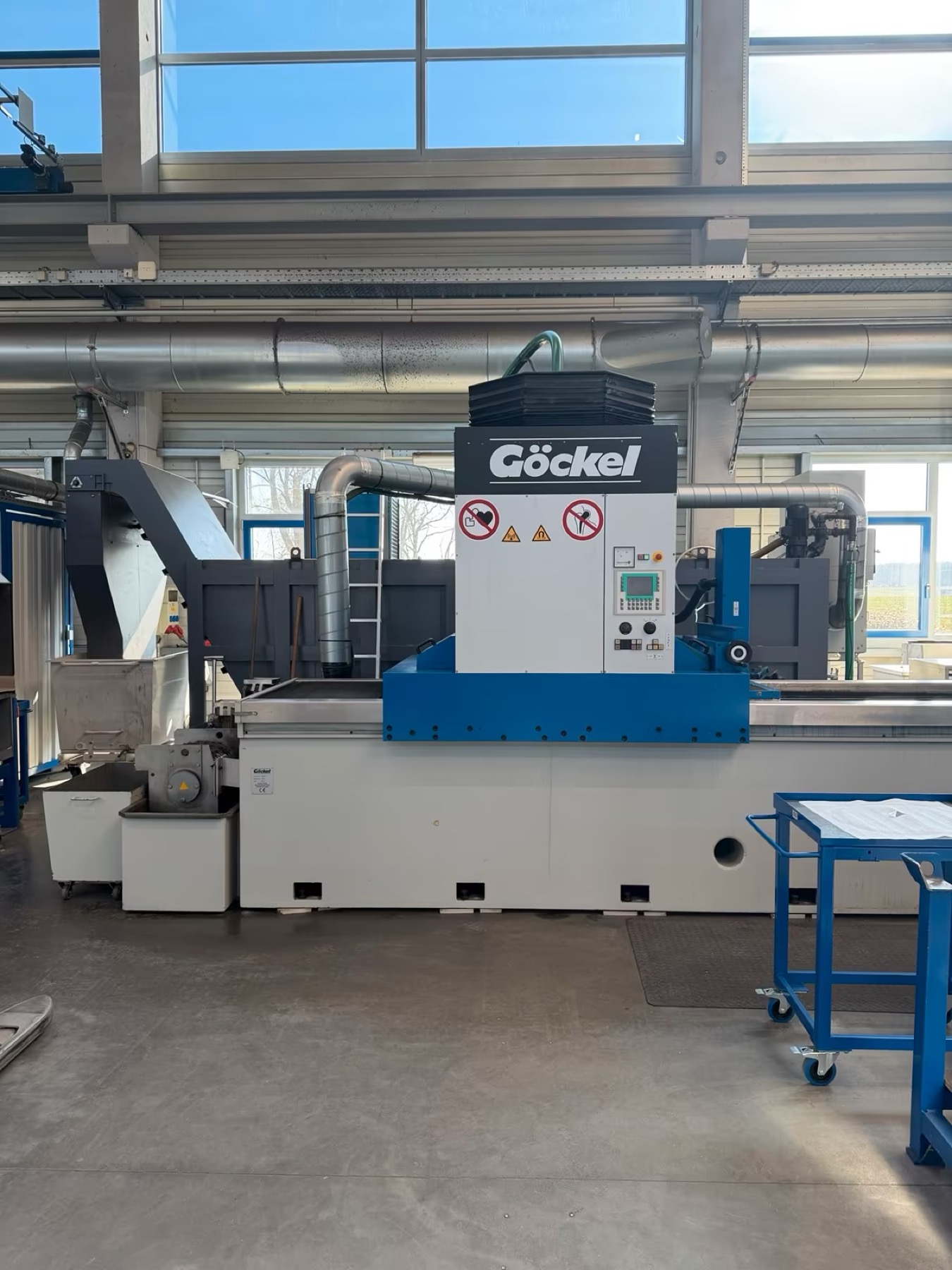

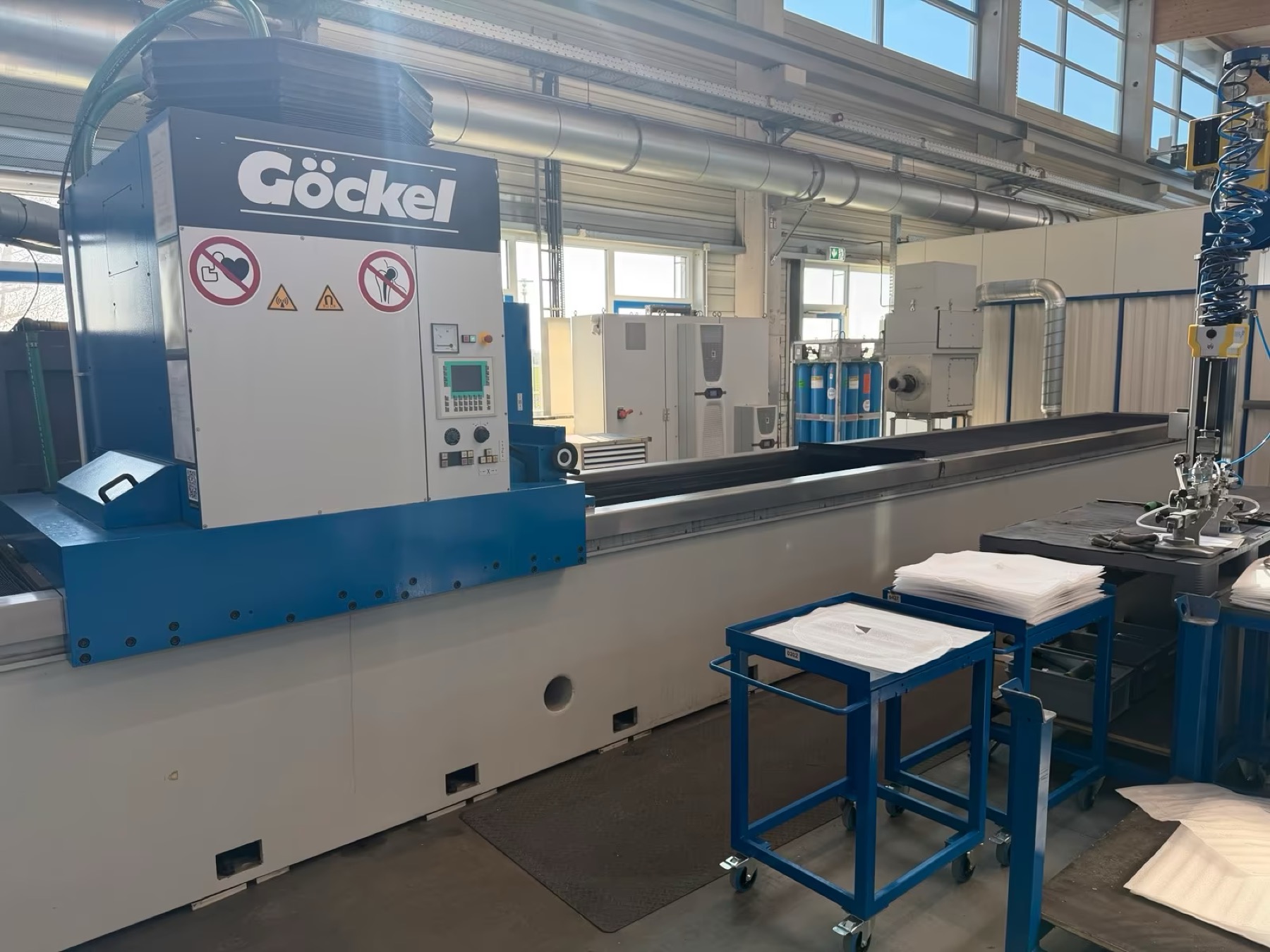

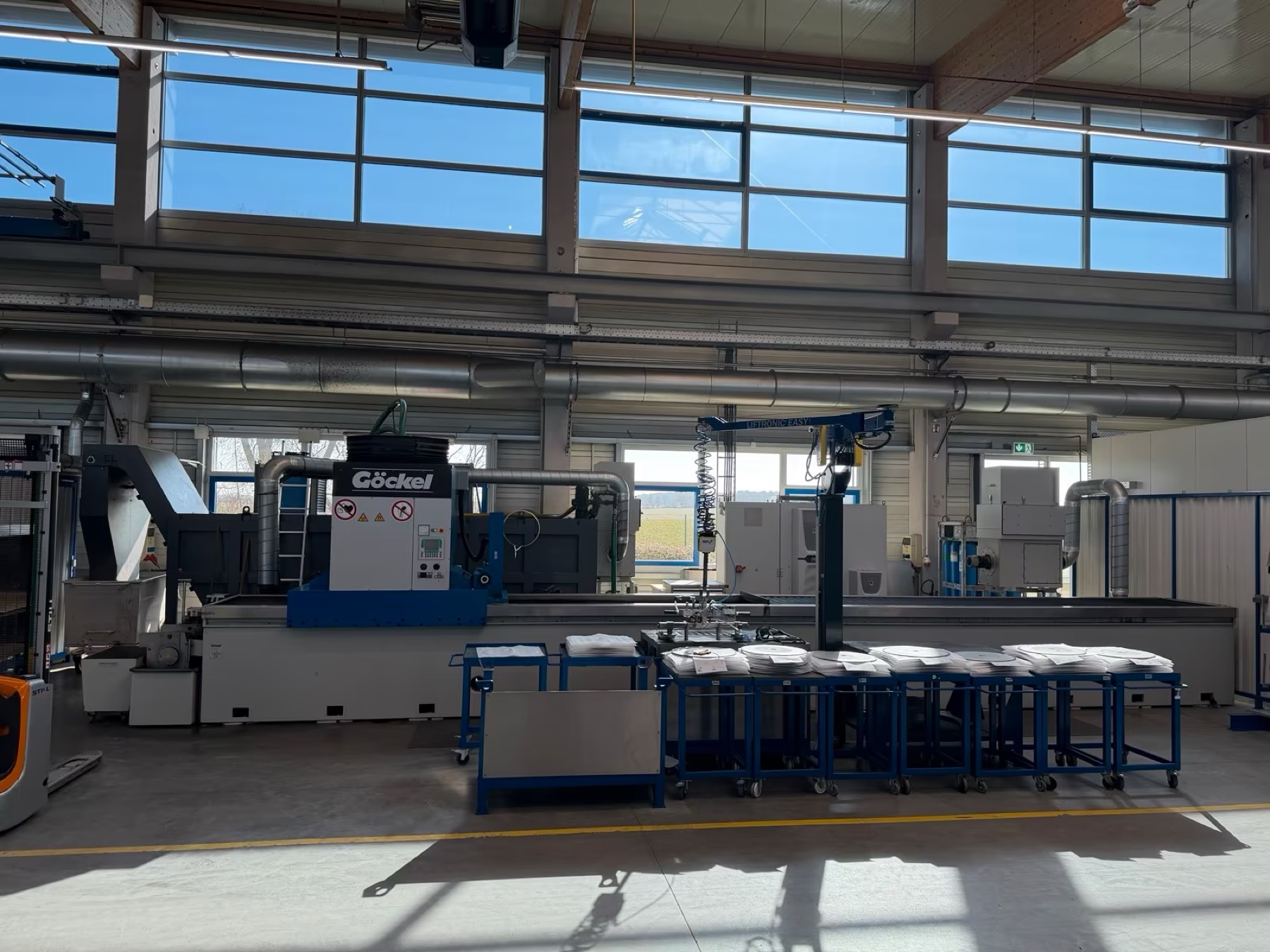

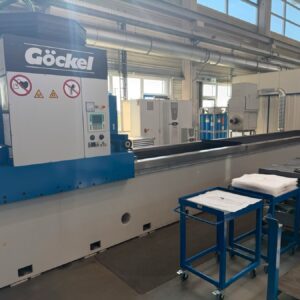

Göckel Präzisions-Senkrecht-Flachschleifmaschine
Typ: G 100 PL
Bj. 2012
Verfügbar ab Dez. 2027
Arbeitsbereich:
Schleiflänge: 5.000 mm
Schleifbreite: 700 mm
Schleifhöhe: 250 mm
Leistungsdaten:
Schleifmotorleistung: 150 kW (ca. 200 PS)
Schleifmotordrehzahl: 500 min⁻¹
Schleifkopf / Werkzeug
Segmentkopf-Durchmesser: 800 mm
Segmentanzahl: 14 Stück
Segmentabmessungen: 120/106 x 41 x 250 mm
Vorschub & Zustellung
Schleifkopf-Fahrgeschwindigkeit: 0,05 – 35 m/min
Eilgang Support: 450 mm/min
Zustellschritte: 0,001 – 0,5 mm

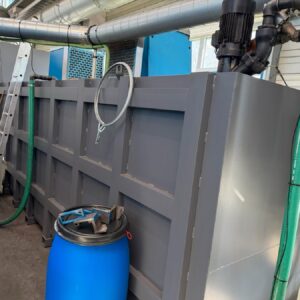

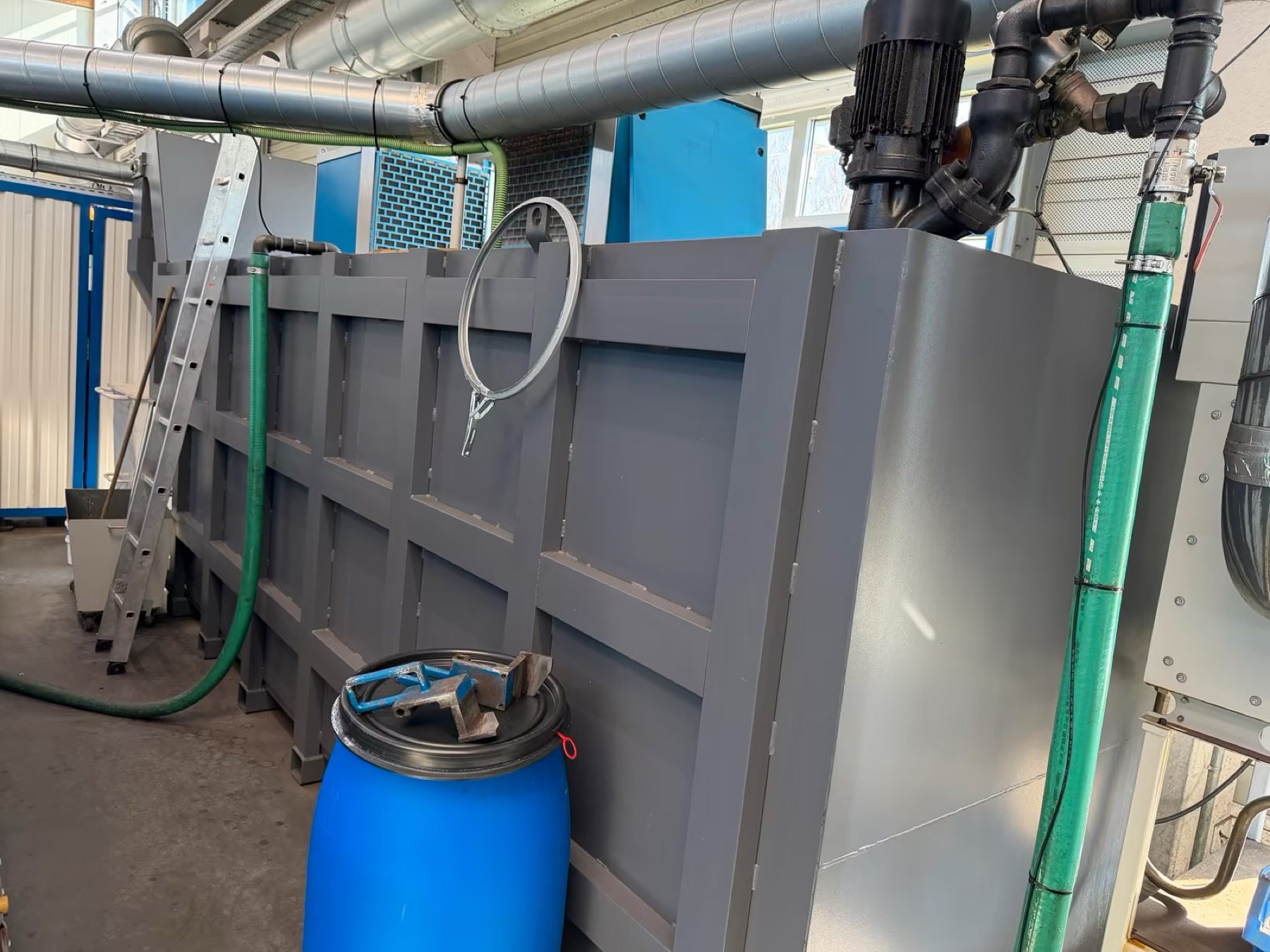

Kühlung:
Kühlwasserpumpen: 2 x 250 l/min
Spülpumpe: 1 x 160 l/min
Tisch:
Magnettisch: feststehend
Tischbreite: 700 mm
Schleiftoleranz +- 0,005 mm/m
Mschinenbett:
Stabile, stark verrippte Schweißkonstruktion, thermisch entspannt,
schwingungsgedämpft in verwindungssteifer Zellenbauweise.

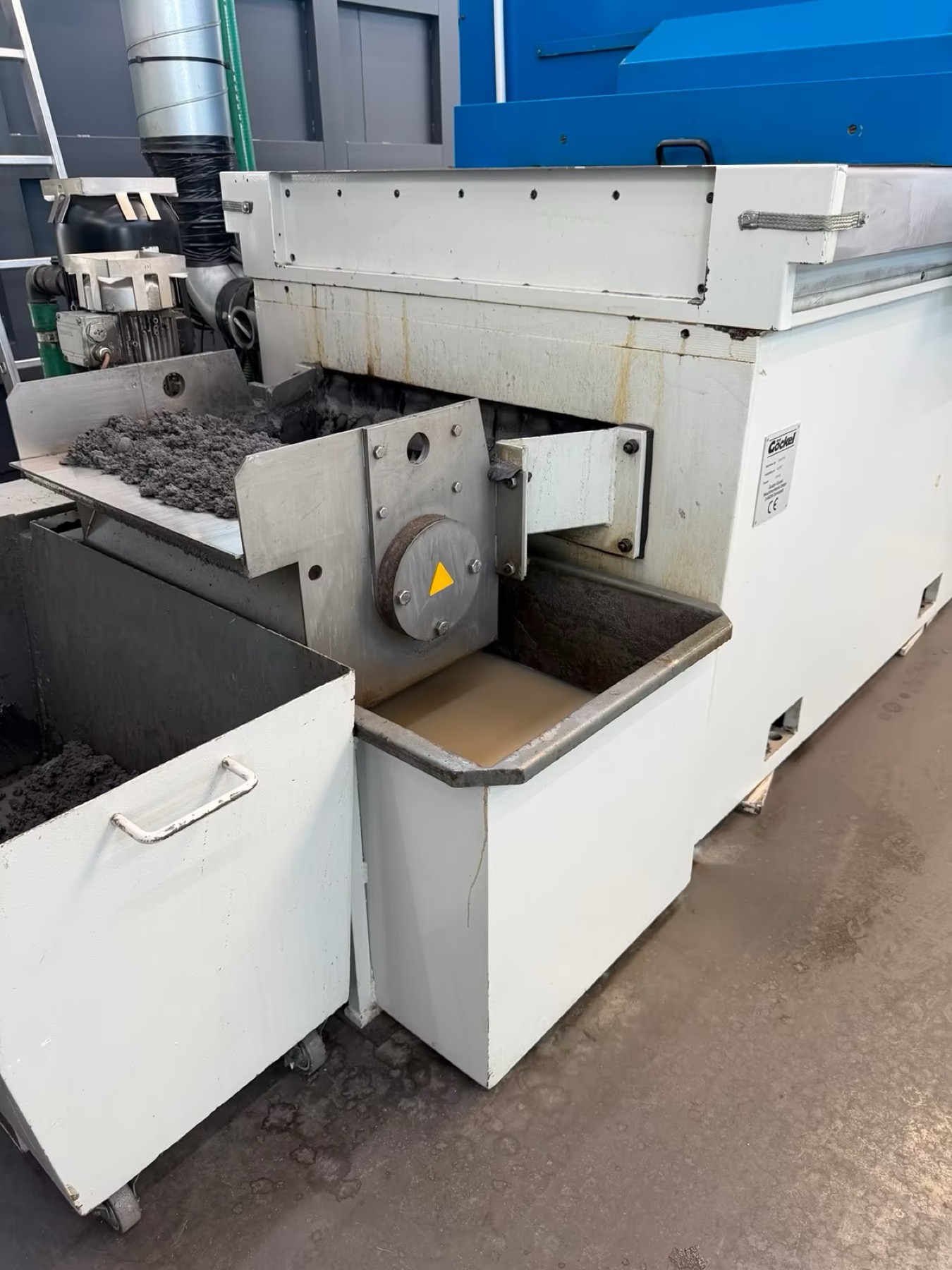

Glatte Innenraumausbildung mit großem stirnseitigem Wasserauslauf zur
problemlosen und schnellen Reinigung und gutem Kühlwasserabfluss.

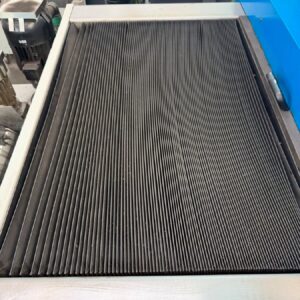

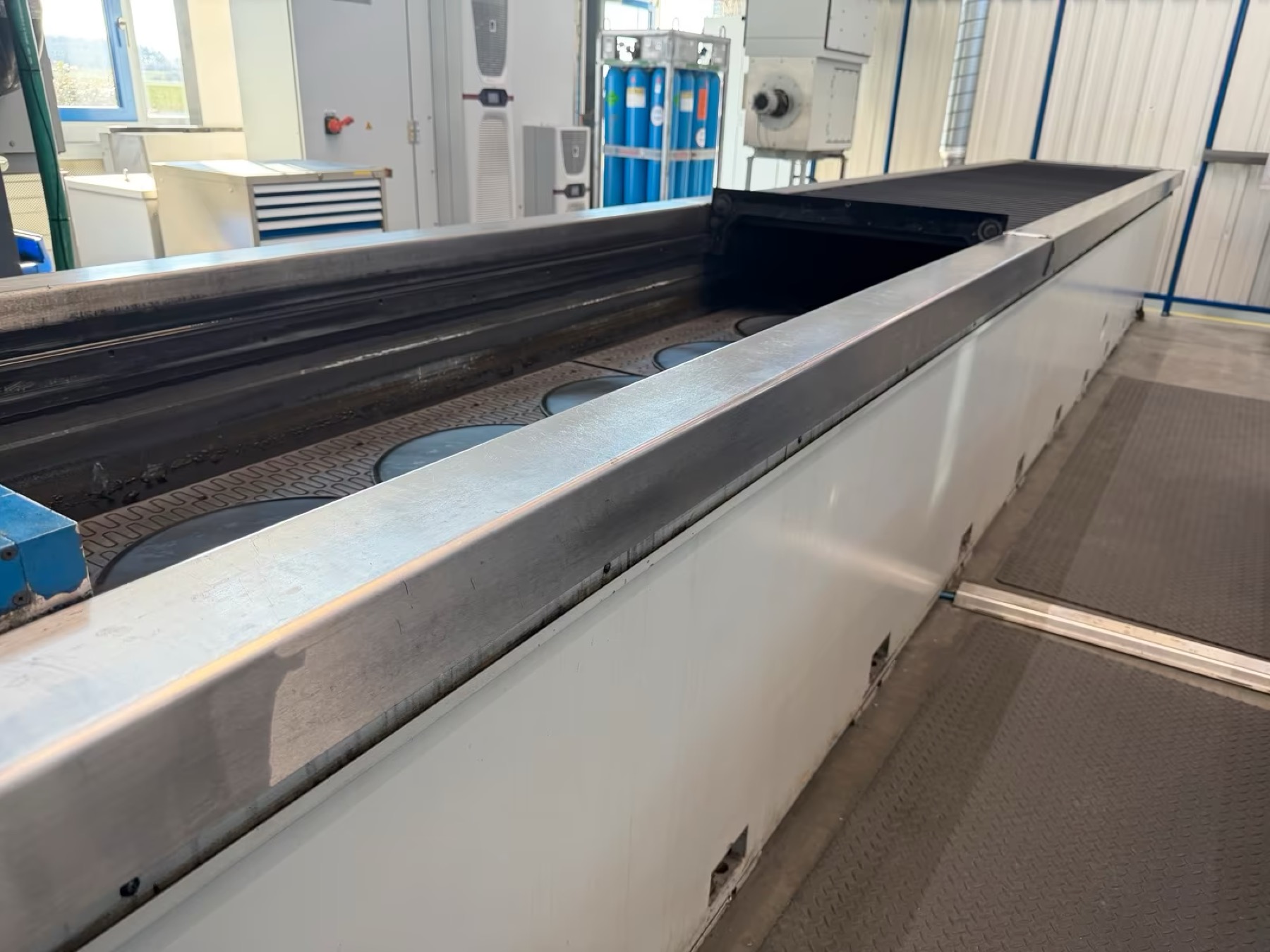

Maschinentisch:
Fest eingebauter elektromagnetischer Aufspanntisch mit Messspalt,
bestehend aus zwei Einzelplatten mit Pendelpolteilung für maximale
Haftkraft, vollkommen wassergeschützt und hochspannungsgeprüft, mit
Gleichstromversorgung sowie automatische, elektronische
Entmagnetisierungseinrichtung mit variabler Haftkraftregelung für
spannungsfreies Schleifen
Schleifkopfwagen:
Schwere Gusskonstruktion mit bester Lastverteilung und Laufruhe für
höchste Dauerbelastung ausgelegt, mit großen Einblicköffnungen, die den
direkten Blick zur beleuchteten Schleifstelle ermöglichen. Die kräftigen,
gehärteten und geschliffenen Präzisionsführungsleisten für die Höhenver-
stellung sind über dreifach Keilleisten feinfühlig justierbar und mit einem
Gleitbelag (Kunststofflegierung) versehen, der den Stick-Slip-Effekt
vermeidet und dadurch kleinste Zustellschrifte ermöglicht.
Die Verstellung erfolgt mit unserem Spindelsystem über Kugelrollspindel
und der Gewichtsausgleich erfolgt über Hydraulikzylinder. Zentralschmierung versorgt alle Führungsbahnen, Spindeln und Lagerstellen mit Öl
Zustellung:

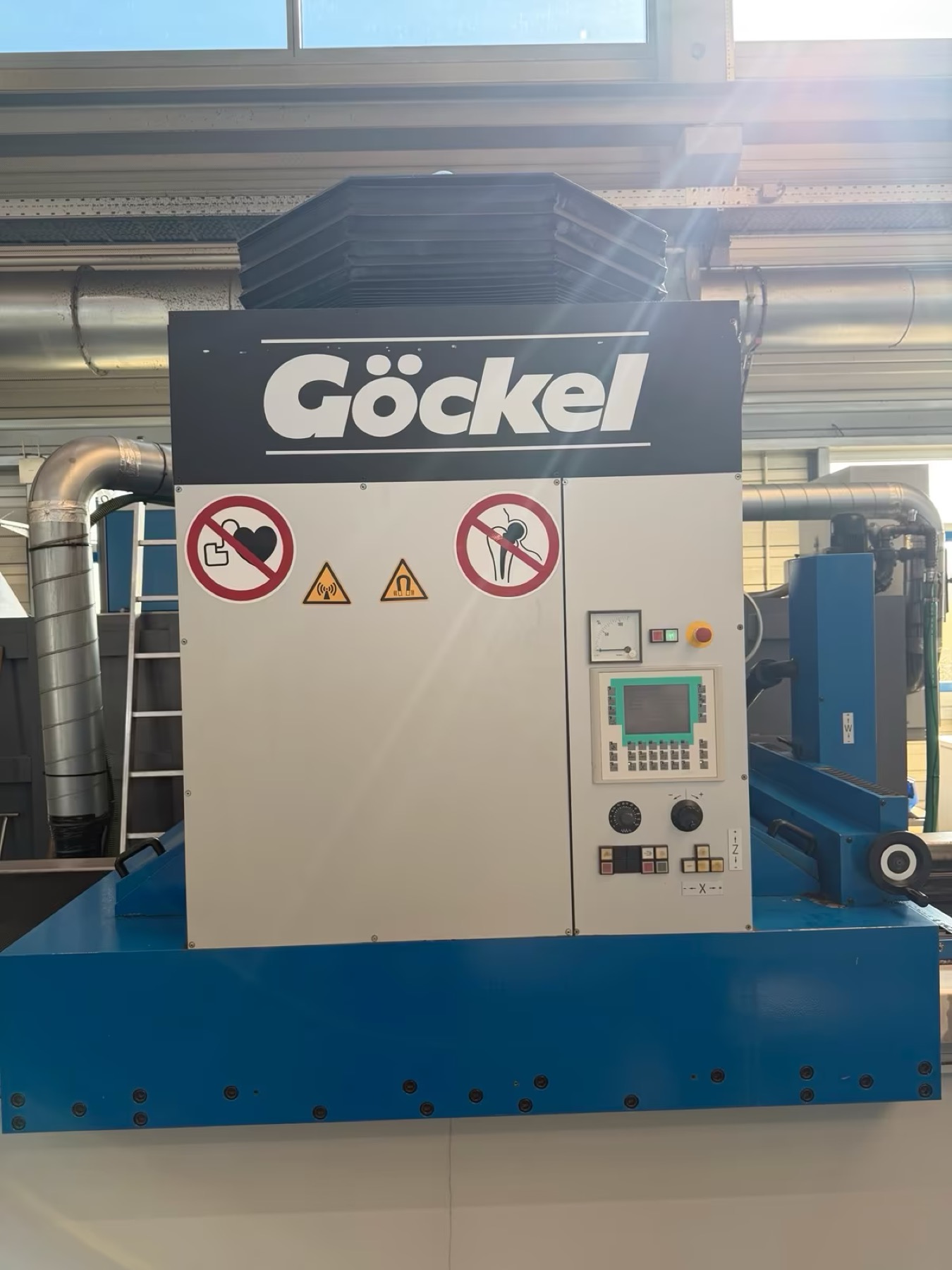

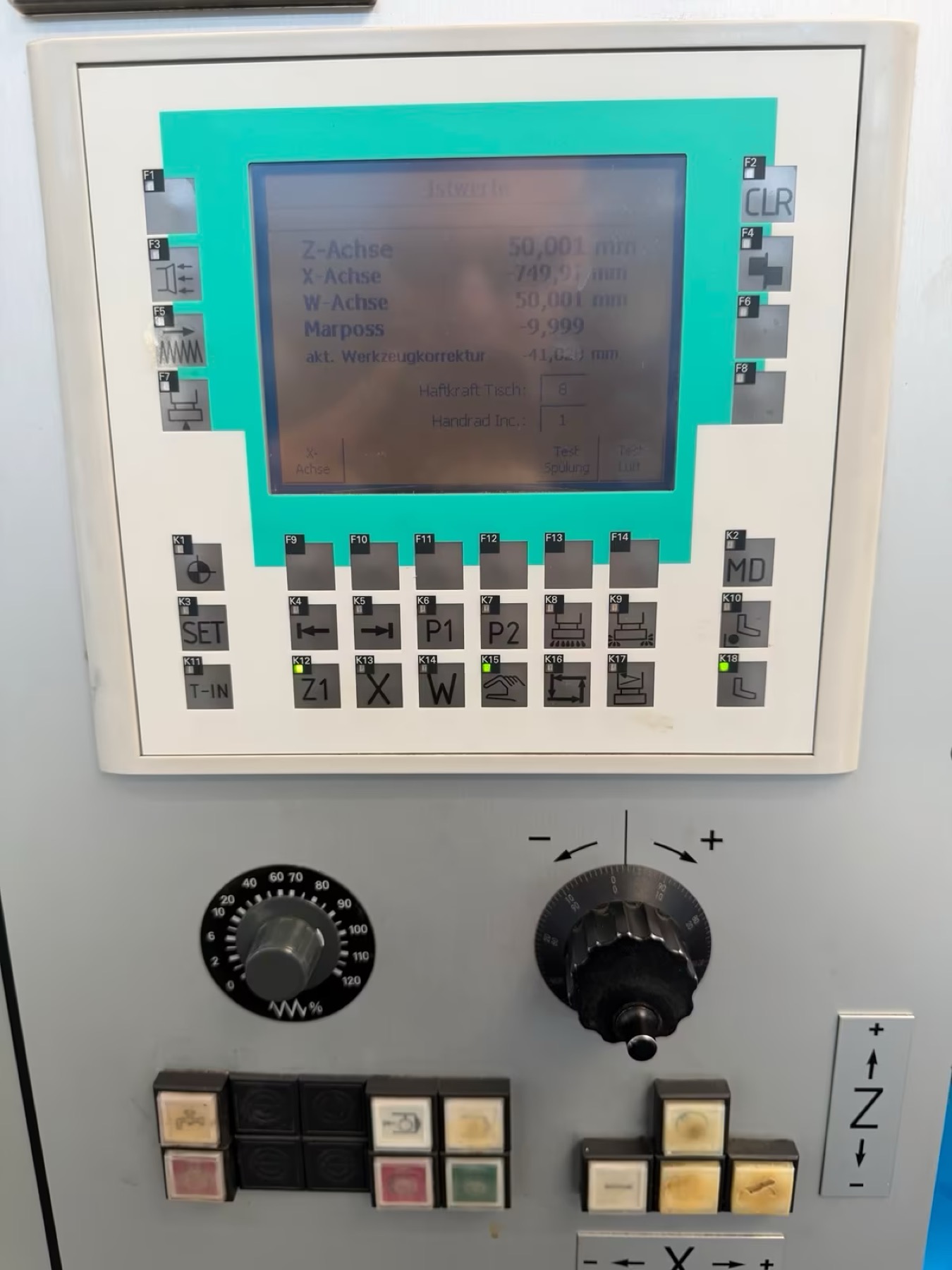

Über einen elektronisch gesteuerten Servomotor erfolgt die Spanzustellung nach unserem Impulssystem, mit dem eine konstante Motorbelastung und dadurch maximale Abschliffleistungen erzielt werden. Die Einstellung von Impulsgrößen und Impulsabstand erfolgt über die Bedienfeldsteuerung vom Schaltpult.
Der Eilgang ermöglicht schnelle Verstellbewegungen. Alle Verstellwerte

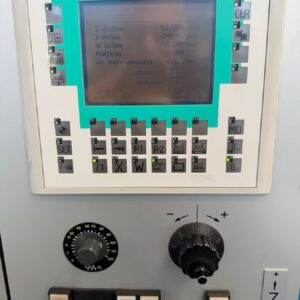

werden digital angezeigt. Über die NC-Steuerung können Schleifprozesse programmiert werden.

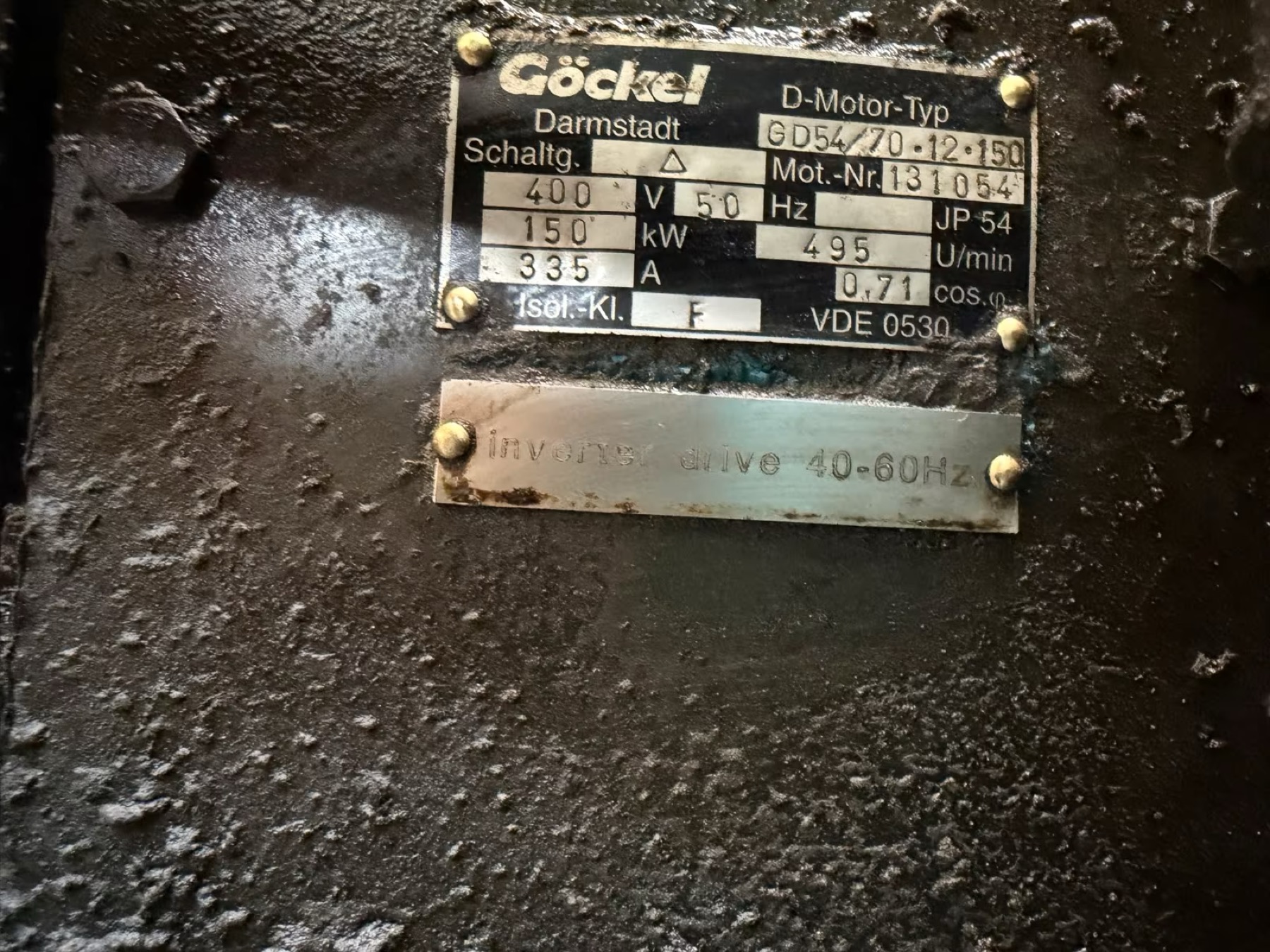

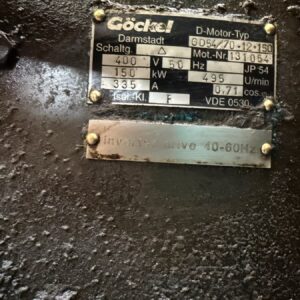

Schleifmotor mit Gleichstrommotorbremse:
Strahlwassergeschützte Spezialkonstruktion mit Hochgenauigkeitslager,
ausgelegt für 100% Einschaltdauer. Starke Spindel mit durchgehender Bohrung für die Kühlmittelzufuhr in den Innenraum des Schleifwerkzeugs. Alle Rotationsteile sind dynamisch feinstgewuchtet.
Zur Einstellung von Strahlen- und Kreuzschliff ist der Schleifmotor schwenk-bar aufgehängt.
Schleifwerkzeug:
Der Segmentkopf ist ausgewuchtet.
Zum schnellen Wechseln und Nachsetzen der Segmente ist auf der Maschinenrückseite eine leicht zugängliche Wechselstation vorhanden.
Fahrantrieb:
Die Vorschubbewegung erfolgt über einen Servomotor, stufenlos im Bereich von 0,05 bis 30 m/min. Die Einstellung erfolgt über Bedienfeld-steuerung an der Steuertafel am Schleifwagen.
Die vollständige Ausstattung und weitere technische Daten können der Dokumentation entnommen werden, welche wir auf Anfrage gern zur Verfügung stellen.
Die Maschine wurde stets vom Kundenservice gewartet und befindet sich in einem technisch einwandfreien Zustand. Sie kann unter Strom bzw. während laufender Produktion besichtigt werden.
Demontage, Ausbringung, Versand und neuerliche Installation kann organisiert werden.
